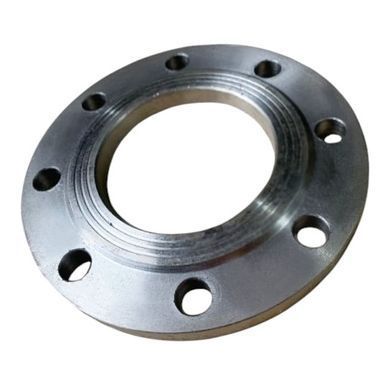

Фланец стальной плоский приварной Ду 125 Ру 25

Размеры плоского фланца Ду 125 Ру 25 бар

• D — наружный диаметр фланца - 270 мм;
• D1 — межцентровое расстояние крепежных отверстий - 220 мм;
• D2 — диаметр прижимной поверхности (зеркала) - 184 мм;
• db — внутренний диаметр фланца - 135 мм;
• b — толщина фланца - 27 мм;
• d — диаметр отверстий под болты или шпильки - 26 мм;
• n — количество крепежных отверстий - 8 шт;
• Вес стального фланца - 10,12 кг

Фланец плоский стальной приварной - часть стального трубопровода, предназначенная для соединения стальных труб с запорным клапаном или другими трубами в промышленных системах паропровода, водоснабжения, газоснабжения и отопления. Используется для установки фланцевых задвижек, фланцевых фильтров грубой очистки, задвижек Батерфляй, шаровых фланцевых клапанов, фланцевых кранов и вентилей и другой регулирующей арматуры.

Стальные фланцы по ГОСТ 12820-80 изготавливаются методом литья диаметром от 10 до 1000 мм. Фланцы произведены из марки стали ст.20. Они обладают высокой устойчивостью к коррозии и воздействию агрессивных сред. Стальной фланец является самостоятельным элементом трубопровода, к нему применяются следующие крепежные элементы: болты, гайки, шайбы, прокладки беконитовые и паронитовые.

Сварка плоского фланця

Сварка плоских фланцев выполняется с внешней и внутренней стороны с использованием угловых сварных швов. Для предотвращения повреждений поверхности фланца во время сварки важно обеспечить зазор в 3 мм между концом трубы и внутренней кромкой фланца.

Таблицы с размерами фланцев можно скачать здесь
