Ремонтные хомуты можно использовать для ремонта наземных, надземных и подземных трубопроводов, изготовленных из широкого спектра материалов: чугуна литого, чугуна ковкого, стали, стали с покрытием из полиэтилена, ПВХ (поливинилхлорида), армированного стеклопластика, полиэтилена, асбестоцемента.
Виды ремонтируемых повреждений: продольные трещины, повреждения от сварки, перелом труб, игольчатые отверстия. Также ремонтные хомуты могут применяться для соединения труб одинакового диаметра встык.
Ремонтный хомут предназначен для ликвидации протекания в наземных, надземных и подземных трубопроводах, транспортирующих разные жидкости, включая питьевую воду.
Наружный диаметр трубы/ обжимной диаметр хомута : от 525 мм до 545 мм.
Длина хомута: 500 мм.
Стандартное рабочее давление: - 16 бар
Диапазон рабочей температуры: резина EPDM от -20°С до 130°С.
Хомут состоит из корпуса с резиновым уплотнением, накидных скоб и метизов.
Корпус состоит из бандажа и замковой части.
Корпус представляет собой цельную конструкцию из нержавеющей стали (08Х18Н10 или AISI 304), сваренной в среде аргона с химической пассивацией для дополнительной защиты сварочных швов от коррозии. В зависимости от условий эксплуатации и диаметра хомут может иметь одну или две замковые части (замки).

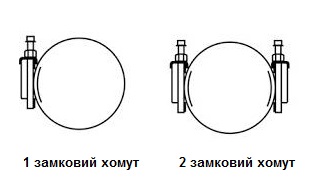

Соответственно хомуты могут производиться 1-замковыми и 2-замковыми. Если хомут 1 замковый, то количество замковых частей составляет 1, если хомут 2 замковый, то количество замковых частей составляет 2 (Рис. 1).
Резиновое уплотнение (3) с внутренней поверхностью типа "вафля", в которое впрессован вкладыш из нержавеющей стали, изготовлено из этилен-пропиленового каучука (EPDM). Размер одной ячейки "вафли" уплотнения – 5х5 мм. Толщина уплотнения – 6 мм (по требованию заказчика может быть увеличена до 8 мм). Уплотнение крепится к внутренней стенке бандажа с помощью специального клея или армированной клейкой ленты. Уплотнение является цельным листом.
Для каждой замковой части количество накидных скоб при длине хомута 150–500 мм составляет 1 шт. Количество гаек, шайб и колпачков соответствует числу шипов. Для однозамковых хомутов с длиной 150 мм и 200 мм количество шипов составляет – 2 шт., 300 мм – 3 шт., 400 мм – 4 шт., 500 мм = 5 шт. Для двухзамковых хомутов количество шипов, а вместе и количество гаек, шайб и колпачков удваивается.
1. Бандаж
2. Замковые пластины
3. Резиновый уплотнитель
4. Направляющий упор.
5. Заколка
6. Опорная пластина
7. Шайба
8. Гайка
9. Защитная пластина
Хомут изготовлен в соответствии с действующей технической документацией производителя и отвечает требованиям ГОСТ 24138-80. Общая комплектность изделия: хомут в собранном виде – 1 шт., паспорт – на партию 1 шт.
