Таблица 1.  Размеры болтов для фланцевых соединений (ряд 2 = стандартный по ГОСТ 12815) на различные давления (Ру), D (мм) х L (мм) по ГОСТ 7798-70 и ГОСТ 10602-94

Ду фланца, мм 6 10 16 25
размер болта кол-во отверстий размер болта кол-во отверстий размер болта кол-во отверстий размер болта кол-во отверстий
15 М10х45 4 М12х45 4 М12х45 4 М12х50 4
20 М12х50 М12х50 М12х55
25
32 М12х50 М16х55 М16х60 М16х60
40 М16х65
50 М16х65 М16х70
65 М16х60 8
80 М16х55
100 М16х65 8 М16х70 8 М20х80
125 М16х60 8 М16х70 М24х90
150 М20х70 М20х80
200 М16х65 М20х75 12 М24х100 12
250 М16х70 12 12 М24х90 М27х100
300 М20х75 М20х80 М27х110 16
350 16 М24х100 16 М30х120
400 М20х80 16 М24х90 М24х110 М30х130
450 20 М24х120 20 20
500 М24х130 М36х140
600 М24х90 20 М27х110 М24х140 М36х160

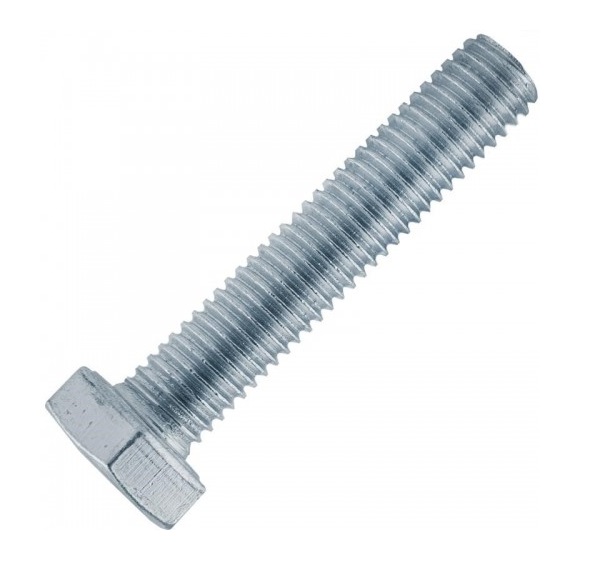

Размер болта Масса 1 шт, кг
М12х50 0,062
М12х70 0,079
М16х55 0,122
М16х60 0,13
М16х65 0,137
М16х70 0,145
М16х80 0,161
М16х120 0,224
М16х130 0,24
М16х140 0,256
М16х150 0,272
М16х160 0,287
М16х170 0,303
М20х80 0,268
М20х90 0,29
М20х100 0,315
М20х140 0,417
М20х150 0,441
М20х160 0,466
М20х190 0,54
М20х240 0,663
М24х90 0,438
М24х100 0,473
М27х110 0,671

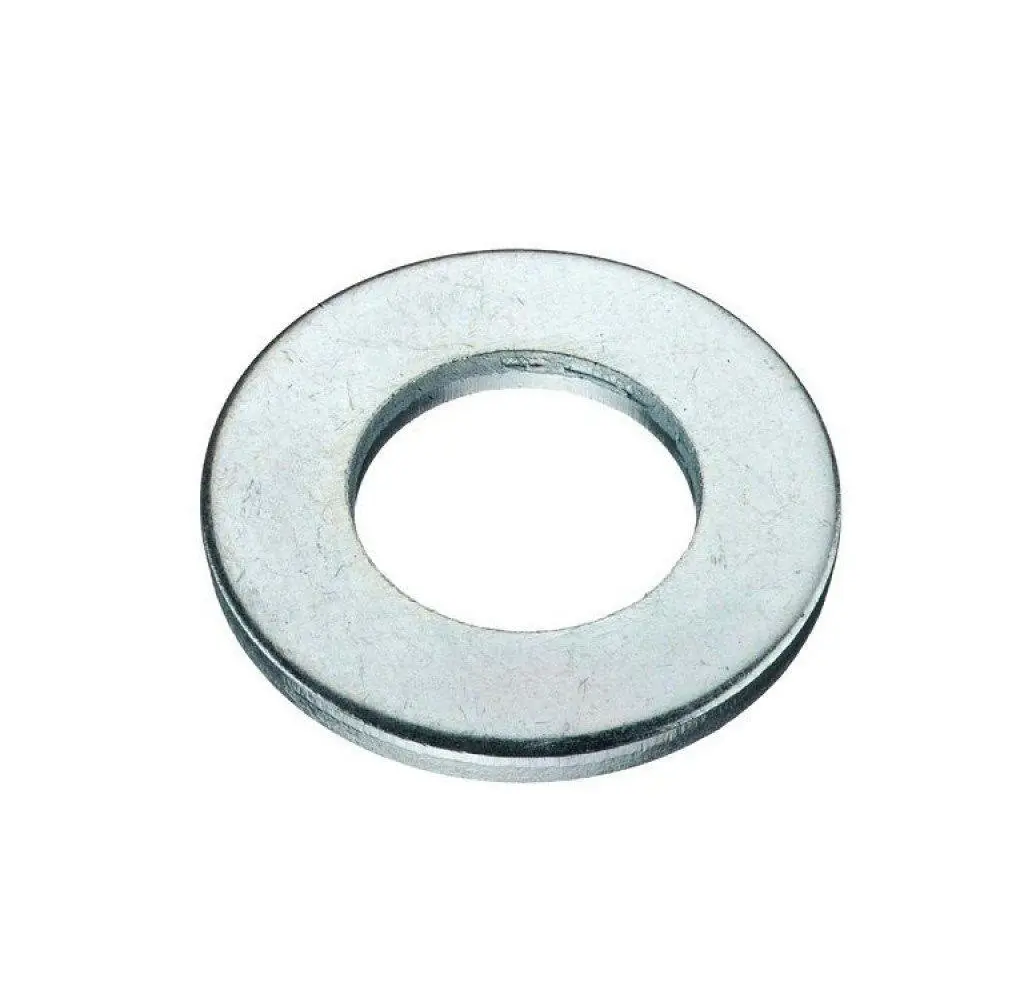

Размер шайбы Маса 1 шт,кг
М12 0,0063
М16 0,0114
М20 0,0172
М24 0,0323
М27 0,0423

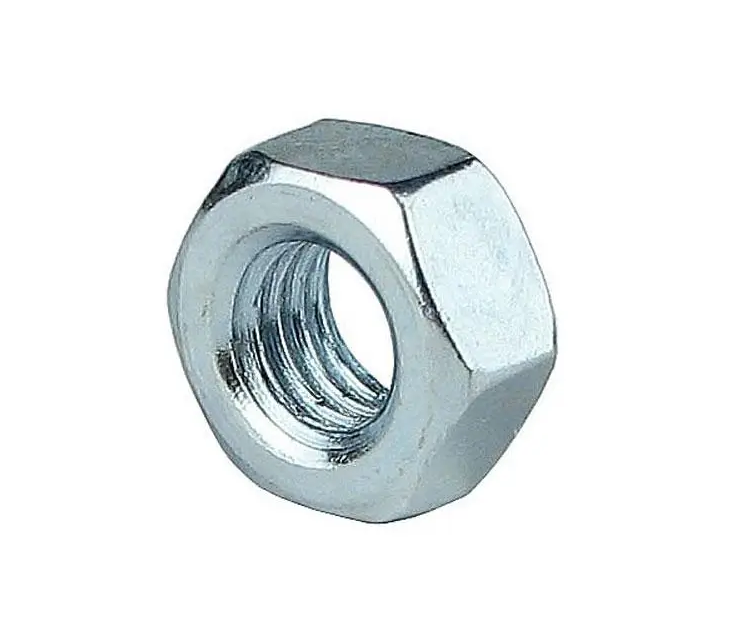

Размер гайки Маса 1 шт,кг
М12 0,017
М16 0,034
М20 0,066
М24 0,11
М27 0,161
