Задвижка баттерфляй – это устройство, которое используется для перекрывания потока жидкости или газа в трубопроводах. Она монтируется между двумя фланцами , которые зажимают ее между собой с помощью болтов и гаек. Правильный расчет длины болтов для задвижки баттерфляй очень важен для обеспечения ее надежной и безопасной работы.

Правильний монтаж и установка дискового затвора Батерфляй читать здесь

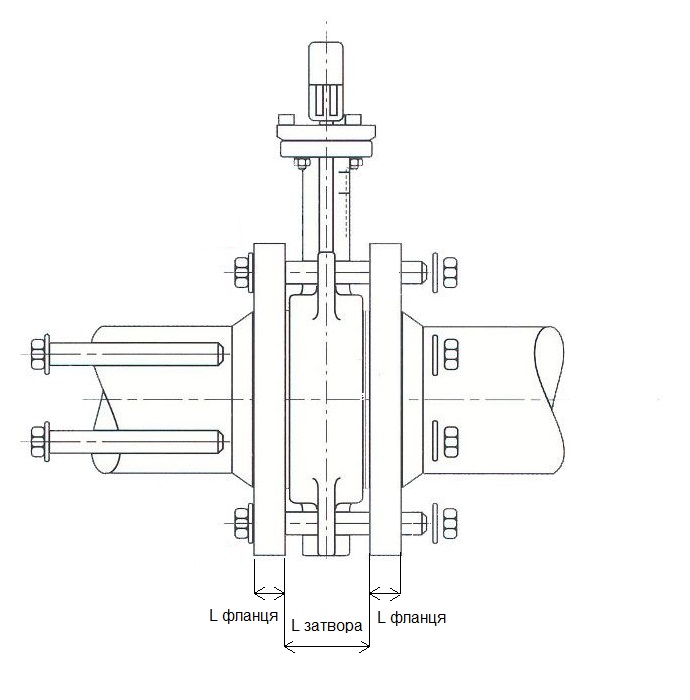

При расчете длины болтов для установки затвора баттерфляй учитывается толщина самой задвижки и толщина фланцев соответствующего диаметра с двух сторон на трубопроводе.

Длина болтов должна быть достаточной для обеспечения надежного соединения задвижки, но не должна быть слишком большой, чтобы не увеличивать издержки на материалы и увеличивать время на монтаж. Длина болтов можно рассчитать с помощью следующей формулы:

L общая = L затвора + 2L фланца + L гайки + L вылет болта +L шайб. Товщину прокладок можна не прибавлять, тк. уплотнитель на баттерфляе и чуть выступает за габариты затвора,  по сути он является прокладкой. Толщину шайб как правило не учитывают из-за малых толщин, но установка их рекомендуетсяв случае монтажа затворов при возможности вибрации трубопровода.

где L - длина

После того, как длина болтов рассчитана, необходимо выбрать материал для изготовления болтов. Болты для задвижки баттерфляй могут быть изготовлены из различных материалов, включая углеродистые и нержавеющие стали. Выбор материала зависит от условий эксплуатации задвижки и требований к ее прочности.

Наконец, перед установкой болтов необходимо проверить их качество и соответствие требованиям. Болты должны быть без дефектов и иметь правильные размеры. Кроме того, необходимо обеспечить правильную установку болтов и достаточное затяжение гаек для обеспечения надежной фиксации.



Ду L затвора, мм 2L фланца, мм 2L шайбы, мм L гайки, мм L вылет, мм Итого Кол-во
50 43 38 6 13 10  М16х120 4
65 46 42 6 13 10  М16х120 4
80 46 42 6 13 10  М16х120 4
100 52 46 6 13 10  М16х130 8
125 56 50 6 13 10  М16х140 8
150 56 50 6 13 10  М16х140 8
200 60 54 6 13 10  М16х150 12
