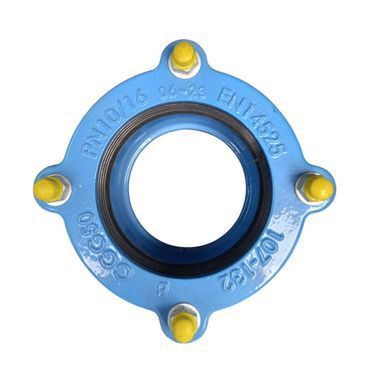

Адаптер фланцевый чугунный универсальный Blucast Ду 100 (107-132)

Blucast предлагает универсальный чугунный фланцевый переходник с номинальным диаметром DN 100 мм, подходящий для соединения труб с внешним диаметром (DE) от 109 до 128 мм.

Применение

Универсальный фланцевый адаптер  предназначен для применения в трубопроводах. Он используется для установки запорной или регулирующей арматуры, а также для соединения различных частей трубопроводов, предназначенных для перекачки жидкостей, включая воду. Этот продукт находит применение в хозяйственно-питьевом водоснабжении и позволяет соединять трубы из разных материалов.

Универсальные фланцевые адаптеры особенно полезны, когда невозможно использовать стальной приварной фланец для соединения трубопроводов. Эти муфты обеспечивают надежное соединение трубопроводов благодаря своей конструкции и специальной профильной резине, позволяя избежать необходимости проводить сварочные работы.

Универсальные фланцевые адаптеры могут быть установлены на чугунные и стальные трубы. Они изготавливаются из ковкого чугуна марки EN-GJS-500-7 и имеют порошковое полимерное покрытие толщиной не менее 250 мкм. Болты, гайки и шайбы изготавливаются из углеродистой стали 8.8 и горячеоцинкованы. Максимальное рабочее давление составляет PN16/16 бар, а рабочая температура варьируется от 0 до +70°C.

Этот переходник состоит из двух частей из серого чугуна EN-GJS-500-7. Фланец со сверлением PN10/16 крепится к ответной части болтами и гайками из углеродистой оцинкованной стали. Рекомендуемый момент затяжки болтов 62-78 Нм, с угловым отклонением не более 4°.

В качестве уплотнительного материала используются прокладки из EPDM. Переходник рассчитан на рабочее давление 16 бар и имеет антикоррозийное эпоксидное покрытие толщиной 250 микрон (цвет RAL5015).

Подробные технические характеристики и размеры см. в каталоге трубопроводной арматуры Blucast, прилагаемом ниже.
