Фланцы нержавейка Ду 100

Фланцы нержавеющие Ду 100: магистральные соединения сахарной и молочной промышленности

Фланец нержавеющий Ду 100 — стандартный магистральный типоразмер для крупных пищевых предприятий: сахарных заводов, молокозаводов и мясоперерабатывающих комбинатов. При условном проходе 100 мм и расходе до 200 м³/ч он обеспечивает надёжное соединение технологических трубопроводов с соблюдением стандартов EHEDG, FDA и ISO 9001. Материалы AISI 304 и AISI 316L, стандарты ГОСТ 12821-80, DIN EN 1092-1 и ANSI B16.5.

Где применяются фланцы Ду 100

Сахарные и крахмалопаточные заводы

На сахарных заводах фланцы Ду 100 AISI 316L устанавливаются на трубопроводах сахарного сиропа, соков и паросоковой смеси. Устойчивость к кислотным и щелочным средам при CIP-мойке (pH 2–13) и температурах до +130°С позволяет фланцу выдерживать жёсткий технологический цикл сахарного производства без деградации материала.

Молочная отрасль и линии EHEDG

На молокозаводах и маслодельных предприятиях фланцы Ду 100 AISI 316L с полированной поверхностью Ra ≤ 0,8 мкм соответствуют требованиям стандарта EHEDG. Это гарантирует отсутствие застойных зон и микробных накоплений в стыках трубопроводов, критичных для качества молочных продуктов.

Технические характеристики и исполнения

Параметры фланцев Ду 100

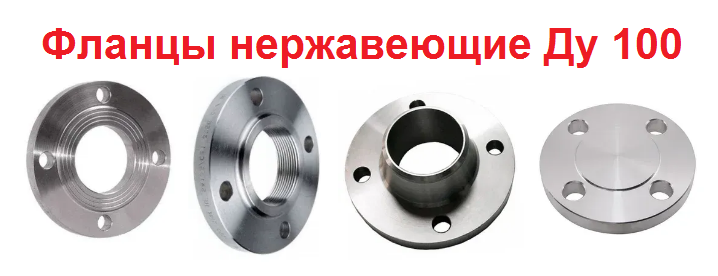

Материал: AISI 304 или AISI 316L. Классы давления: PN6, PN10, PN16, PN25, PN40. Стандарты: ГОСТ 12821-80, DIN EN 1092-1, ANSI B16.5. Болтовые кольца Ду 100 PN16: 8 болтов М16, ДКО 180 мм. Исполнения: плоский, приварной встык, свободный.

Условия поставки

Отправляем в день оплаты. Доставка по Украине — 1 день (Нова Пошта или ТК). Оптовые цены от 10 шт. Самовывоз в Харькове.

Часто задаваемые вопросы

Какую поверхность уплотнения выбрать для EHEDG-линии Ду 100?

Для EHEDG-линий рекомендуется плоская уплотняющая поверхность FF или RF с шероховатостью Ra ≤ 0,8 мкм. Избегайте TG (шип-паз) на участках, где необходима полная CIP-очистка, — паз затрудняет доступ моющего раствора.

Подходят ли фланцы Ду 100 AISI 304 для трубопроводов сахарного сока?

Для нейтрального сахарного сока AISI 304 достаточно. Однако при контакте с серной кислотой (pH < 2) или известковым молоком с хлоридами AISI 316L обязательна — она обеспечивает дополнительную защиту благодаря молибдену в составе.

Разница между болтовыми кольцами ГОСТ и DIN для Ду 100 PN25?

Для Ду 100 PN25 по ГОСТ 12821-80: 8 болтов М20, ДКО 195 мм. По DIN EN 1092-1 PN25: 8 болтов М20, ДКО 195 мм — совпадают по размеру, но форма уплотняющей поверхности может отличаться.

Какой материал болтов рекомендуется для фланца Ду 100 в пищевой промышленности?

Для пищевых предприятий рекомендуются болты A4-70 или A4-80 (AISI 316). Использование болтов из углеродистой или оцинкованной стали недопустимо в зонах контакта с пищевым продуктом из-за риска миграции металлов.

Купить фланцы нержавеющие Ду 100 в компании Гидротерм

Гидротерм поставляет фланцы нержавеющие Ду 100 для сахарных заводов, молокозаводов и пищевых производств — AISI 304 и AISI 316L, ГОСТ/DIN/ANSI, PN6–PN40. Сертификаты EHEDG, быстрая доставка, оптовые скидки. Заказывайте сейчас — отправим в день оплаты!
