Изолирующее фланцевое соединение Ду 40 (Ру 16)

Изолирующее фланцевое соединение Ду 40 Ру 16 — назначение

Изолирующее фланцевое соединение (ИФС) Ду 40 Ру 16 — это готовый узел для электрического разделения стального трубопровода на отдельные участки. Он прерывает протекание блуждающих и гальванических токов между частями сети, благодаря чему система электрохимической (катодной) защиты работает эффективно, а трубы, арматура и оборудование значительно дольше не подвергаются коррозии.

Где применяется

Типоразмер Ду 40 применяют на распределительных сетях газо- и водоснабжения, в котельных, на узлах учёта, в газорегуляторных пунктах (ГРП, ШРП) и на отводах от магистральных линий к объектам потребления, где нужно разделить участки с разной защитой от коррозии. Узел также используют на границе подземной и надземной части трубопровода, на стыке с оборудованием из другого металла и в местах, где трубопровод проходит рядом с железной дорогой или трамвайными путями.

Конструкция и материалы

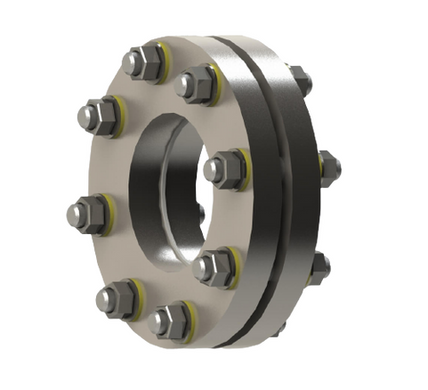

Основа узла — два плоских приварных фланца по ГОСТ 12820-80 из стали 20 под трубу наружным диаметром 45 мм. Между ними устанавливается диэлектрическая прокладка, а каждая шпилька изолируется от фланцев втулкой и изолирующими шайбами. Таким образом между двумя половинами соединения нет никакого металлического контакта, а герметичность обеспечивается так же, как в обычном фланцевом соединении.

Комплектация

• два стальных плоских фланца Ду 40 Ру 16;
• изолирующая прокладка между фланцами;
• изолирующие втулки и шайбы на каждую шпильку;
• металлические шайбы, шпильки или болты М16 с гайками (4 комплектов).

Технические характеристики

• Номинальный диаметр: Ду 40 мм
• Номинальное давление: Ру 16 (1,6 МПа)
• Наружный диаметр трубы: 45 мм
• Наружный диаметр фланца: 145 мм
• Межцентровое расстояние отверстий: 110 мм
• Толщина фланца: 15 мм
• Количество отверстий под крепёж: 4
• Крепёж: шпильки/болты М16
• Материал фланцев: сталь 20
• Стандарт фланцев: ГОСТ 12820-80 (плоский приварной)
• Присоединение к трубе: сварка
• Вес фланца: 3,41 кг

Как подобрать типоразмер

Ду 40 соответствует стальной трубе с наружным диаметром 45 мм. При выборе сверьте присоединительные размеры с ответными фланцами оборудования: наружный диаметр фланца 145 мм, диаметр окружности отверстий 110 мм и количество шпилек (4 шт.). Номинальное давление Ру 16 подходит для большинства сетей газо- и водоснабжения среднего давления. Если сомневаетесь — пришлите нам проект или параметры трубопровода, и мы подскажем оптимальный вариант.

Преимущества изолирующего соединения

• надёжная электроизоляция участков трубопровода без изменения его проходного сечения;
• защита от блуждающих токов и межметаллической (гальванической) коррозии;
• стандартные присоединительные размеры — узел легко вписывается в существующую сеть;
• разборная конструкция: прокладку и изолирующие элементы можно заменить без вырезания фланцев;
• работа при номинальном давлении до 1,6 МПа.

Монтаж и эксплуатация

Фланцы привариваются к трубам, после чего узел собирается с прокладкой и изолирующими элементами. Шпильки затягивают равномерно, крест-накрест, чтобы прокладка сжималась без перекоса. Перед сваркой важно отцентрировать фланцы и не допускать прохождения сварочного тока через уже собранное соединение.

Рекомендации

После монтажа сопротивление изоляции проверяют мегаомметром, а в дальнейшем — при плановых осмотрах. Поверхность изолирующих элементов держат чистой и сухой: грязь и влага снижают сопротивление. Для надземных узлов целесообразно предусмотреть защитный кожух или покраску.

Купить изолирующее фланцевое соединение Ду 40

В магазине «Гидротерм-Пром» можно заказать изолирующее фланцевое соединение Ду 40 Ру 16 вместе с трубами, фланцами, прокладками и крепежом. Мы поможем подобрать типоразмер, уточним наличие и отправим заказ по всей Украине. Для оптовых и проектных заказов действуют индивидуальные условия — обратитесь к менеджеру.
