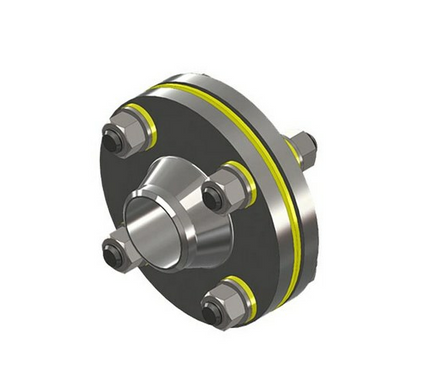

Изолирующее фланцевое соединение воротниковое Ду 300 (Ру 16)

Изолирующее фланцевое соединение воротниковое Ду 300 Ру 16 — назначение

Изолирующее фланцевое соединение (ИФС) Ду 300 Ру 16 с воротниковыми фланцами — это готовый узел для электрического разделения стального трубопровода на отдельные участки. Он прерывает протекание блуждающих и гальванических токов между частями сети, поэтому система катодной защиты работает эффективно, а трубы, арматура и оборудование дольше не подвергаются коррозии. Воротниковые фланцы привариваются к трубе встык, что делает узел прочнее и надёжнее варианта с плоскими фланцами.

Где применяется

Типоразмер Ду 300 рассчитан на трубопроводы большой пропускной способности: магистральные участки сетей, промышленные технологические линии, насосные и компрессорные станции, тепловые пункты и энергетические объекты, где к прочности узла предъявляются повышенные требования. Узел также устанавливают на границе подземной и надземной части трубопровода, на стыке с оборудованием из другого металла и вблизи железных дорог и трамвайных путей.

Конструкция и материалы

Основа узла — два стальных воротниковых фланца по ГОСТ 12821-80 из стали 20 с шейкой под приварку встык к трубе наружным диаметром 325 мм. Между фланцами устанавливается диэлектрическая прокладка, а каждая шпилька изолируется втулкой и изолирующими шайбами, так что металлического контакта между половинами соединения нет. Коническая шейка плавно передаёт нагрузку от трубы на фланец и снижает напряжения в зоне сварного шва.

Комплектация

• два воротниковых фланца Ду 300 Ру 16;
• изолирующая прокладка между фланцами;
• изолирующие втулки и шайбы на каждую шпильку;
• металлические шайбы, шпильки или болты М24 с гайками (12 комплектов).

Технические характеристики

• Номинальный диаметр: Ду 300 мм
• Номинальное давление: Ру 16 (1,6 МПа)
• Наружный диаметр трубы: 325 мм
• Внутренний диаметр фланца: 303 мм
• Наружный диаметр фланца: 460 мм
• Межцентровое расстояние отверстий: 410 мм
• Толщина фланца: 24 мм
• Количество отверстий под крепёж: 12
• Крепёж: шпильки/болты М24
• Материал фланцев: сталь 20
• Стандарт фланцев: ГОСТ 12821-80 (воротниковый, приварной встык)
• Присоединение к трубе: сварка встык
• Вес фланца: 22,76 кг

Как подобрать типоразмер

Ду 300 соответствует стальной трубе с наружным диаметром 325 мм. Сверьте присоединительные размеры с фланцами оборудования: наружный диаметр 460 мм, окружность отверстий 410 мм, 12 шпилек М24. Внутренний диаметр шейки 303 мм должен соответствовать внутреннему диаметру трубы. Если сомневаетесь — пришлите параметры трубопровода, и мы подскажем вариант.

Преимущества воротникового изолирующего соединения

• надёжная электроизоляция участков трубопровода без изменения проходного сечения;
• защита от блуждающих токов и гальванической коррозии;
• сварка встык — высокая прочность и стойкость к вибрации и изгибу;
• стандартные присоединительные размеры по ГОСТ 12815;
• разборная конструкция: прокладку и изолирующие элементы можно заменить.

Монтаж и эксплуатация

Фланцы приваривают к трубам встык с соосным выравниванием, затем узел собирают с прокладкой и изолирующими элементами. Шпильки затягивают равномерно, крест-накрест. При сварке нельзя пропускать ток через собранное соединение — это может повредить изоляцию.

Рекомендации

После монтажа сопротивление изоляции проверяют мегаомметром, а далее — при плановых осмотрах. Изолирующие элементы держат чистыми и сухими; надземные узлы стоит защитить кожухом или покраской.

Купить изолирующее фланцевое соединение воротниковое Ду 300

В магазине «Гидротерм-Пром» можно заказать изолирующее фланцевое соединение воротниковое Ду 300 Ру 16 вместе с трубами, фланцами, прокладками и крепежом. Поможем с выбором, уточним наличие и отправим заказ по всей Украине. Для оптовых и проектных заказов — индивидуальные условия.
