Дисковый клапан является относительно доступным по цене и легким в установке типом обратного клапана. При его открытии, затвор перемещается вдоль оси движения рабочей среды, оставаясь внутри клапана, что снижает его пропускную способность.
Подъемный обратный клапан считается одним из самых надежных и легко ремонтируемых типов клапанов. Он обеспечивает хорошую герметичность уплотнений и не требует особых характеристик рабочей среды. Клапан с пружиной для удержания затвора может быть установлен в любом положении.
Шаровой обратный клапан отличается высокой пропускной способностью и герметичностью уплотнений. Он использует шар в качестве запорного элемента, который перемещается в отдельную камеру при открытии. Этот тип клапана хорошо работает с вязкими и неоднородными рабочими средами..jpg)
Поворотный обратный клапан обладает высокой пропускной способностью и легко ремонтируется. Запорным элементом является диск, который смещается радиально при открытии.|
Количество
|
Стоимость
|
||
|
|
|||

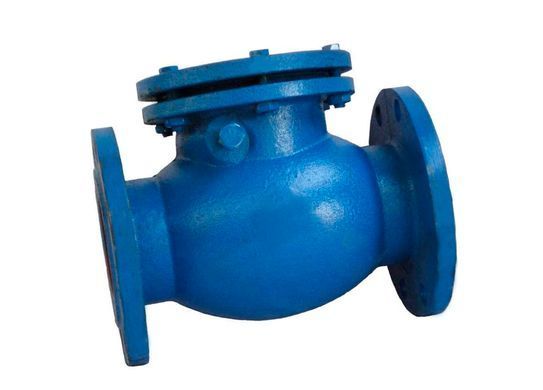

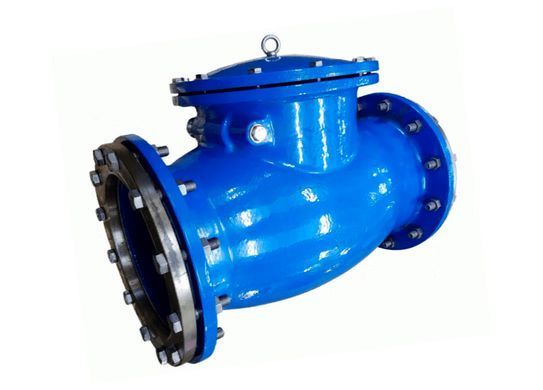

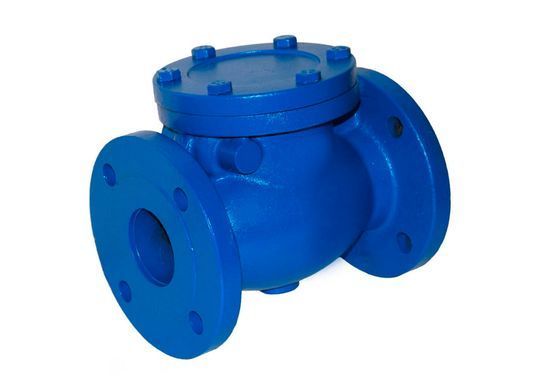

Обратный клапан 19ч16бр— надежное решение для предотвращения обратного потока жидкостей или пара в системах отопления, водоснабжения, паровых магистралей. Благодаря конструкции и материалам он гарантирует длительную службу и безопасность эксплуатации.
Ключевые характеристики
- Тип: поворотный фланцевый обратный клапан.
- Материал корпуса: серый чугун (СЧ18/СЧ20) — крепкий, с хорошо отработанной технологией литья.
- Уплотнение: бронза/латунь — обеспечивает длительную герметичность.
- Рабочее давление Ру: стандартные значения Ру10 (1,0 МПа)
- Допустимая температура рабочей среды: к ≈225 °C — подходит для горячей воды, пара.
- Присоединение: фланцевое монтажное соединение по ГОСТ — легко интегрируется в трубопровод.
- Монтаж: возможны горизонтальная или вертикальная установка (в зависимости от рекомендаций производителя).
Преимущества для вас
- Безопасность системы: клапан автоматически перекрывает обратный поток, когда падает давление или прекращается подача — гарантирует стабильность работы систем отопления, водоснабжения, паровых магистралей.
- Низкое гидравлическое сопротивление: конструкция поворотного типа минимизирует перепад давления, что повышает эффективность системы.
- Универсальность применения: подходит для воды, пара, неагрессивных жидкостей; широкий выбор диаметров позволяет применять как в промышленных, так и жилищно-коммунальных системах.
- Надежность и долговечность: материалы конструкции — проверены на практике; соответствует стандартам ГОСТ/ДСТУ и имеет сертификаты.
- Простота монтажа и обслуживания: фланцевое соединение обеспечивает быстрый монтаж; при правильной установке обеспечено легкое открывание/закрывание — снижает риск аварий.
Область применения обратного клапана
- Системы горячего и холодного водоснабжения
- Паровые магистрали до температуры ~225 °C
- Системы отопления и теплоснабжения
- Промышленные трубопроводы, где нужно предотвращать обратный поток рабочей среды
(При выборе уточняйте, допускается ли применение с маслами или нефтепродуктами — существуют модификации с соответствующими уплотнительными материалами).
Присоединительные размеры и монтажная длина клапана 19ч16бр Ду 350
| Деталь | Материал |
|---|---|
| Корпус | СЧ25 |
| Кольцо корпуса | ЛЦ40С |
| Кольцо затвора | ЛЦ40С |
| Диск | СЧ25 |
| Коромысло | ВЧ50 |
| Штифт | Нерж |
| Прокладка | Графит |
| Крышка | Чугун |
| Ду, мм | D, мм | D1, мм | D2, мм | L, мм | H, мм | Øb, мм | n-d | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| 350 | 520 | 470 | 429 | 800 | 450 | 36 | 16-28 | 330,0 |
Как заказать
1. Выберите подходящий диаметр (Ду) и номинальное давление (Ру) в соответствии с вашей магистралью.
2. Проверьте направление потока — на клапане должна быть стрелка, указывающая направление движения среды.
3. При монтаже обеспечьте легкий доступ к клапану для осмотра и обслуживания.
4. Уточните наличие, цену, срок поставки — наш состав адаптирован для быстрой отправки по Украине.
Гарантии и сервис
- Клапаны проходят гидравлические испытания на герметичность и прочность в соответствии с требованиями стандартов.
- Мы предоставляем паспорт, инструкцию по эксплуатации и при необходимости сертификат соответствия.
- Обратитесь за консультацией: мы поможем с выбором модификации, монтажа и эксплуатации.
Если вы ищете надежный фланцевый обратный клапан для систем с водой или паром — модель 19ч16бр станет отличным выбором. Использование качественных материалов, простота монтажа, широкий диапазон диаметров и давлений делают его универсальным решением. Закажите сейчас — и будьте уверены в стабильной работе вашей системы.
