Тройник стальной приварной Ду 100 (108х6)

Тройник стальной приварной Ду 100 (108х6)

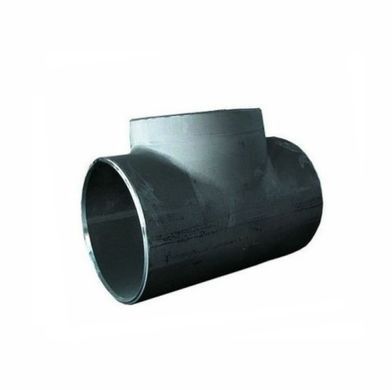

Тройник стальной приварной Ду 100 (108х6) — равнопроходный фитинг с толщиной стенки 6 мм для трубопроводов повышенного давления и ответственных систем. Утолщённая стенка 6 мм по сравнению со стандартом позволяет применять данный тройник в системах с давлением до PN40 и при повышенных температурах, где более тонкая стенка не обеспечивает необходимого запаса прочности.

Отличия и преимущества серии 108х6

Тройник 108х6 мм рекомендуется для паровых трубопроводов, нефтехимических систем и трубопроводов, подпадающих под действие правил Госнадзорохрантруда. Увеличенная толщина стенки продлевает расчётный ресурс тройника и повышает стойкость к усталостным разрушениям при знакопеременных нагрузках. Изделие подходит для монтажа на трубах с соответствующей толщиной стенки (от 5 до 7 мм).

Технические характеристики и нормативная документация

Наружный диаметр — 108 мм, толщина стенки — 6 мм, материал — сталь 20 или 09Г2С. Допустимое давление при +20 °C — до 4,0 МПа (PN40), при +300 °C — до 2,5 МПа. Соответствует ГОСТ 17376-2001 (исполнение с повышенной толщиной стенки). Масса приблизительно 4,5–5,5 кг в зависимости от геометрии.

Производство и контроль

Тройники серии 108х6 изготавливаются горячей штамповкой из заготовок с повышенной толщиной стенки. После штамповки деталь нормализуется для восстановления структуры металла. Обязательный контроль: химический анализ плавки, механические испытания, ультразвуковая дефектоскопия и гидравлическое испытание при 1,5 Рн. Поставляется с полным пакетом документации.
