Описание
В поворотных дисковых затворах используется вращающийся диск, размещенный на вертикальной оси, как запорный элемент. В собранном состоянии диск может вращаться вокруг оси, что позволяет открывать или закрывать полное сечение трубы. Для обеспечения герметичности применяется металлическая заслонка и эластичные или пластиковые уплотнительные элементы, закрывающие внутреннюю часть корпуса. Эти уплотнительные элементы также выступают в качестве прокладки между клапаном и трубой.

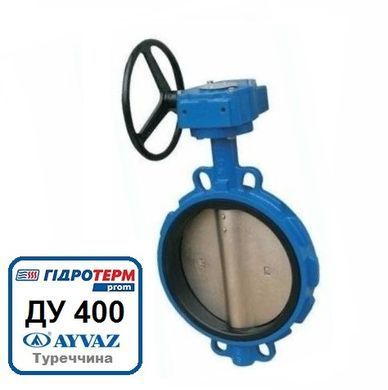

Габариты затвора баттерфляй Ayvaz KV-3 Ду 400 с редуктором
| Ду, мм | A, мм | B, мм | ØС, мм | D, мм | ØG, мм | E, мм | H, шт | ØJ, мм | ØМ, мм | Ød, мм | n x d1, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 357,3 | 303,3 | 470 | 102 | 180 | 60 | 27х27 | 125 | 14 | 515 | 16хМ22 |
Преимущества:
- Низкая потеря давления: обеспечивается хороший поток жидкости или газа без сопротивления.
- Простое открывание и закрывание: вращение диска облегчает управление клапаном.
- Хорошая герметизация: уплотнительные элементы обеспечивают герметичность в закрытом состоянии.
- Малый вес и небольшая занимаемая площадь: облегчают монтаж и интеграцию в системы.
- При монтаже межфланцевых затворов Айваз КВ-3 необходимо проверить, свободно ли диск перемещается. Положение вала клапана может быть горизонтальным или вертикальным, однако для DN300 предпочтительнее горизонтальный монтаж.
Для изготовления использованы следующие материалы:
Корпус: Чугун GG25
Клапан: Нержавеющая сталь AISI316
Вал: DN25-DN300=SS420, DN350-DN600=SS431
Тип соединений – безфланцевый.
Максимальная рабочая температура составляет 130 °C.
Эти дисковые затворы используются в разных областях:
- Системы отопления, вентиляции и кондиционирования воздуха.
- Системы очистки и распределения воды.
- Горнодобывающая промышленность.
- Судостроение и бурение.
- Пищевые и химические компании.
- Системы пожаротушения.
- Для работы с водой, морской водой, пылью, газом, сточными водами и воздухом.
- Рекомендуется использовать редукторный тип привода всех диаметров дисковых затворов. При диаметрах DN350 и выше возвратные затворы производятся только с редуктором.
Доступны следующие типы приводов:
Ручной привод
Редукторный
Пневматический повод одинарного действия
Пневматический повод двойного действия
Электрический привод/вкл./выкл. (с возможностью добавления ручного рычага)
Технические характеристики:
