Задвижка шиберная Ду 100 межфланцевая Walver

Артикул walwer -shiber-4
В наличии

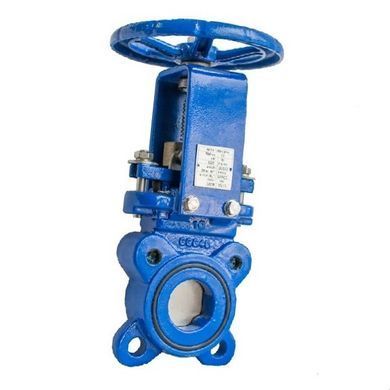

  • Задвижка шиберная Ду 100 межфланцевая Walver walwer -shiber-4 фото
Описание

Задвижка шиберная Ду 100 двухсторонняя Walver

Основные технические характеристики

Ду100 серии W294A - шиберная задвижка двустороннего действия с невыдвижным штоком, строительная длина 51 мм, масса изделия - примерно 13 кг. Корпус выполнен из ковкого чугуна EN-GJS-400-15, шибер - нержавеющая сталь AISI304, шток - нержавеющая сталь 2Cr13. Номинальное давление Ру10, рабочее давление - до 10 кг/см², температура среды - до +80°C, уплотнение EPDM.

Основные габариты шиберной двосторонней задвижки Walver Ду 100

чертеж шиберной задвижки Валвер Ду 100 (двосторонняя)

Ду, мм L, мм D, мм D1, мм D2, мм D0, мм N-Tr Ød, мм H, мм Вес, кг
100 51 220 180 156 240 8-М16 18 385 13

Преимущества

  • Один из самых востребованных размеров для типовых сетей водоснабжения и канализации
  • Двунаправленность работы упрощает проектирование трубопроводной схемы
  • Механическая прочность узла штока благодаря бугелю из стали А3
  • Простой монтаж между стандартными фланцами без переходников

Применение

Применяется на сетях холодного водоснабжения, канализационных и технологических трубопроводах с неагрессивными жидкостями.

9 300.00 грн з ПДВ
Войдите на сайт чтобы
добавить товар в список желаний
Партнёрские цены
Характеристики
Присоединение межфланцевое
Номинальный диаметр DN (Ду) 100 мм
Номинальное давление PN (Ру) 10 бар
Материал корпуса чугун
Тип задвижки шиберная
Конструкция затвора

Однодисковые затворы - это затвор, изготовленный, как одна деталь. Бывает конструкция, выполненная по виду ножа. Такая конструкция используется, когда в рабочей среде имеется большое содержание больших частиц.

Двухдисковый клиновидный затвор — это затвор, который образуется из двух дисков, расположенных под углом. В зависимости от условий работы диски скрепляются жестко или упругим элементом.

Двухдисковые параллельные затворы — это затворы, в которых поверхности уплотнителей затвора размещены параллельно.

Прорезиненный клин задвижки — клин задвижки, покрытый специальным видом резины, который может плотно прилегать к сёдлам задвижки, что удешевляет изготовление изделия.

 однодисковый
Конструкция шпинделя

Засувки з висувним штоком (шпинделем) характеризуються зменшеною металоємністю, але їх конструкція передбачає більшу будівельну висоту.

Невыдвигающаяся шток задвижки — конструкция, когда гайку на штоке жестко закрепляют внутри корпуса задвижки. По данной причине часть движущихся деталей находится в рабочей среде, что может уменьшить время безаварийной работы задвижки.

 не выдвигается
Управление ручное
Материал диска нержавеющая сталь
Материал уплотнения EPDM (синтетическая резина)
Максимальная температура 80°С
Рабочая среда вода, сточные воды, сыпучие материалы, воздух
Производитель Walver
Страна производителя КНР
