Задвижка шиберная двухнаправленая CMO чугунная Ду 350

Задвижка шиберная двухнаправленая CMO чугунная Ду 350 (серия AB, CMO Valves)

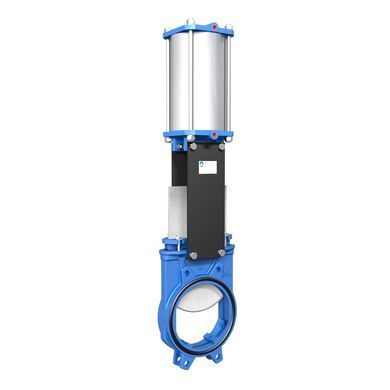

Задвижка шиберная двухнаправленая CMO чугунная Ду 350 — межфланцевая (wafer) ножевая задвижка испанского производителя CMO Valves серии AB с корпусом из высокопрочного чугуна GJS500-7 и ножом из нержавеющей стали AISI304. Задвижка герметично перекрывает поток в обоих направлениях при одинаковом давлении, поэтому её можно устанавливать независимо от направления движения среды. Рабочее давление для Ду 350 — 6 бар, номинальный диаметр 350 мм (14").

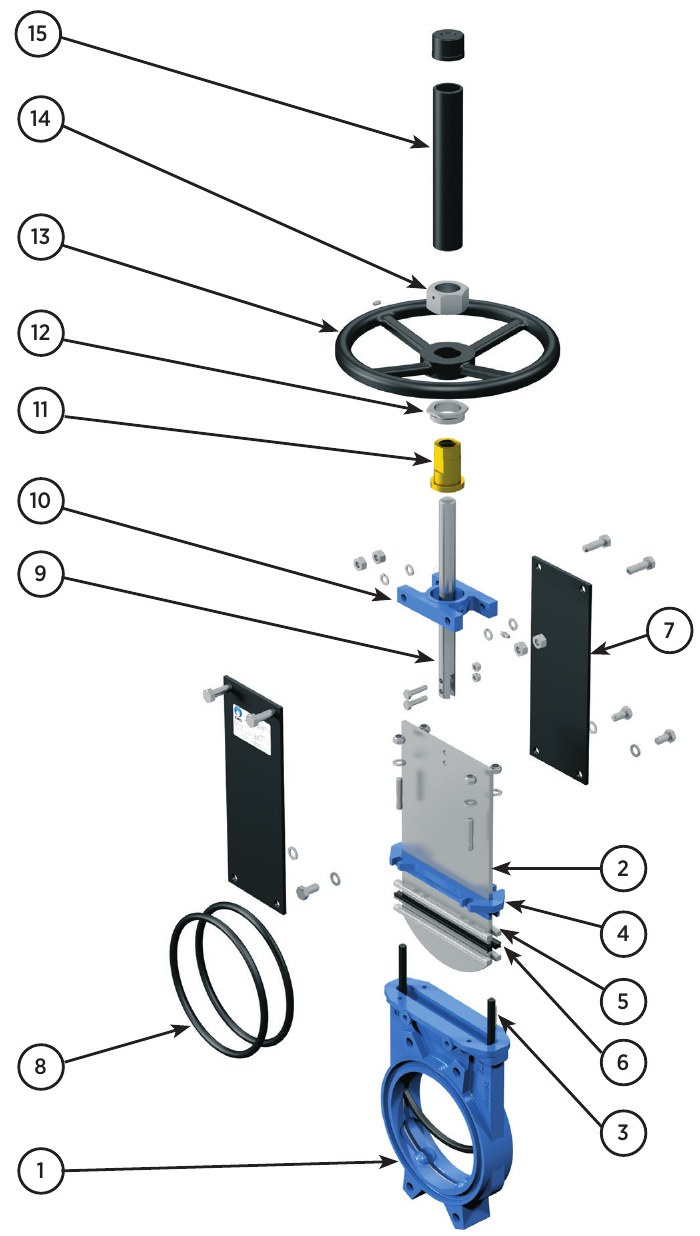

Конструкция и преимущества

Цельнолитой корпус с полным проходом

Корпус изготовлен из одной цельной отливки с направляющими уплотнения с обеих сторон. Круглое полнопроходное отверстие обеспечивает высокую пропускную способность и минимальные потери давления, а внутренняя форма без полостей предотвращает накопление твёрдых частиц в зоне седла. Чугунный корпус покрыт эпоксидной краской (стандартный цвет — синий RAL 5015), которая защищает его от коррозии. Нож (шиберная плита) из нержавеющей стали AISI304 отполирован с обеих сторон и имеет скруглённые края, чтобы не резать уплотнение.

Седло и сальниковая набивка

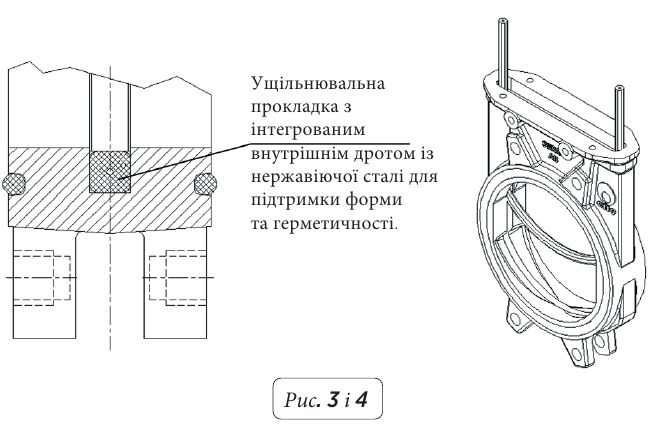

Седло — резиновая прокладка квадратного профиля с внутренней проволокой из нержавеющей стали. Она охватывает нож U-образно и не вымывается потоком. Сальник из трёх слоёв (SYNT + PTFE с EPDM посередине) расположен в легкодоступной зоне и заменяется без демонтажа задвижки с трубопровода.

Шток и мост привода

Шток изготовлен из нержавеющей стали, поэтому он не окисляется, как штоки с 13 % хрома у некоторых производителей. Компактный мост привода имеет бронзовую гайку в герметичном смазанном корпусе, так что задвижку можно переместить ключом даже без штурвала. Защитный колпак штока снимается независимо от гайки крепления маховика.

Материалы исполнения

По запросу седло поставляется из NBR, FKM (Viton, до 200 °C) или силикона для пищевых сред.

Основные размеры задвижки Ду 350

Начиная с Ду 350 ручной привод комплектуется редуктором (передаточное отношение 4:1). Размеры, мм:

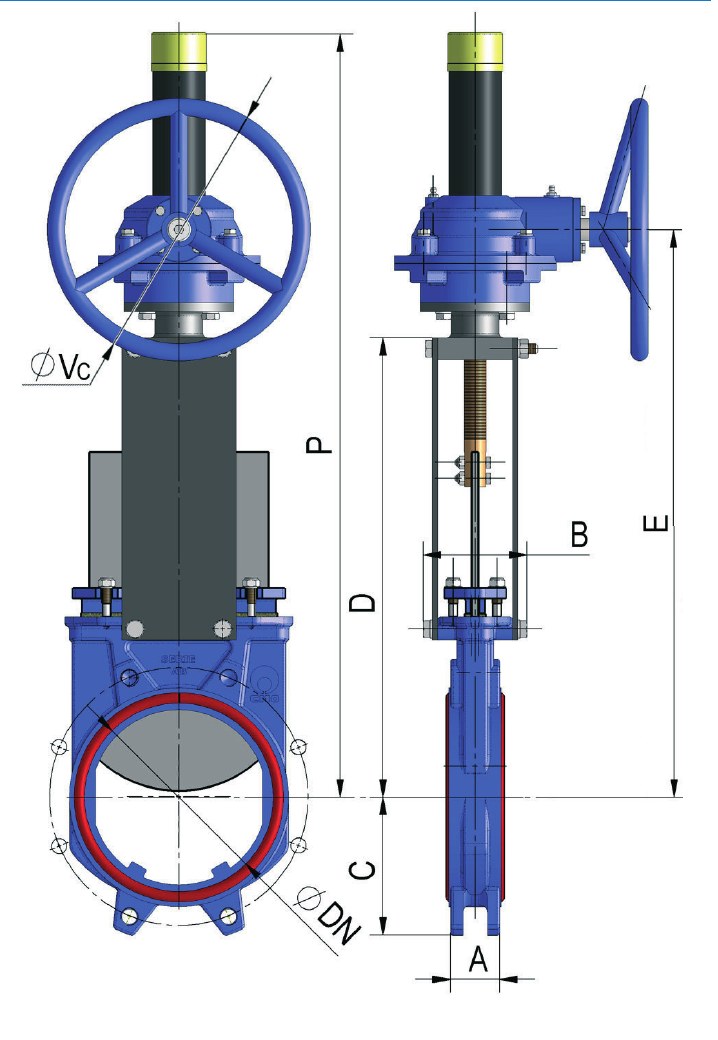

A — строительная длина, B — ширина, C — от оси до низа, D — от оси до верха корпуса (без привода).

Присоединение к фланцам

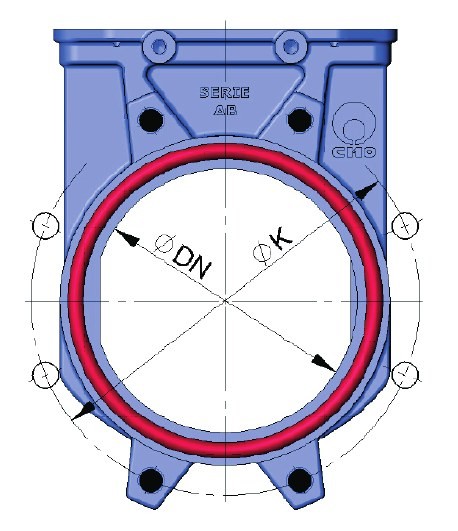

Задвижка зажимается между фланцами EN 1092 PN10 или ASME B16.5 класс 150 (14"). Разметка отверстий для Ду 350:

Варианты привода

Также доступны рычаг (до Ду 200), штурвал с цепью, гидроцилиндр, концевые выключатели, позиционеры, удлинители штока и колонки привода. Приводы взаимозаменяемы без дополнительных адаптеров.

Применение

• водоподготовка и очистка сточных вод;
• насосные станции;
• химическая и пищевая промышленность;
• целлюлозно-бумажная промышленность.

Задвижка рассчитана на жидкости с содержанием до 4 % взвешенных твёрдых частиц. Каждое изделие проходит гидроиспытание: корпус — 1,5 × рабочего давления, уплотнение — 1,1 × рабочего давления.

Дополнительные опции: нож с зеркальной полировкой, с покрытием PTFE или наплавкой стеллита, скребок в набивке, пятиугольная или V-образная диафрагма со шкалой для регулирования расхода.

Монтаж и обслуживание

Задвижка устанавливается между двумя фланцами трубопровода на шпильках и болтах через резьбовые и сквозные отверстия корпуса. Седло двунаправленное, поэтому положение относительно потока не имеет значения. Для жидкостей с твёрдыми частицами задвижку желательно ставить после фильтра. Обслуживание сводится к подтяжке набивки и смазке штока.

Технический паспорт

Скачать паспорт задвижки CMO серии AB (PDF)
