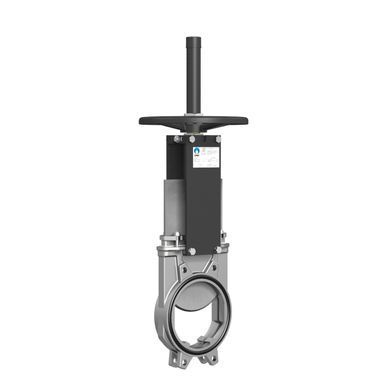

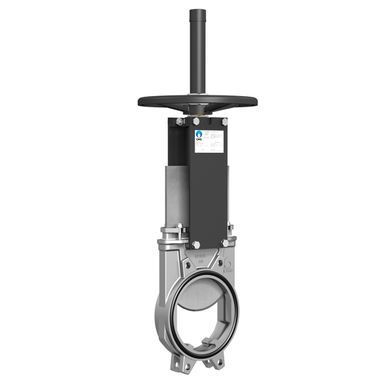

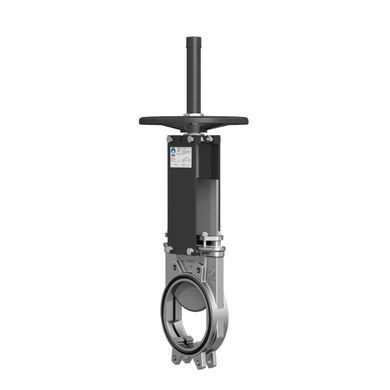

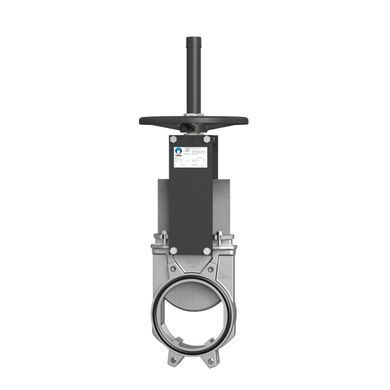

Задвижка шиберная двухнаправленая CMO нержавеющая Ду 65 (серия AB, CMO Valves)
Задвижка шиберная двухнаправленая CMO нержавеющая Ду 65 — межфланцевая (wafer) ножевая задвижка испанского производителя CMO Valves серии AB с корпусом из нержавеющей стали CF8M. Задвижка герметично перекрывает поток в обоих направлениях при одинаковом давлении, поэтому её можно устанавливать независимо от направления движения среды. Рабочее давление для Ду 65 — 10 бар, номинальный диаметр 65 мм (2½").
Конструкция и преимущества
Цельнолитой корпус с полным проходом
Корпус изготовлен из одной цельной отливки с направляющими уплотнения с обеих сторон. Круглое полнопроходное отверстие обеспечивает высокую пропускную способность и минимальные потери давления, а внутренняя форма без полостей предотвращает накопление твёрдых частиц в зоне седла. Нож (шиберная плита) из нержавеющей стали AISI316 отполирован с обеих сторон и имеет скруглённые края, чтобы не резать уплотнение.
Седло и сальниковая набивка
Седло — резиновая прокладка квадратного профиля с внутренней проволокой из нержавеющей стали. Она охватывает нож U-образно и не вымывается потоком. Сальник из трёх слоёв (SYNT + PTFE с EPDM посередине) расположен в легкодоступной зоне и заменяется без демонтажа задвижки с трубопровода.
Шток и мост привода
Шток изготовлен из нержавеющей стали, поэтому он не окисляется, как штоки с 13 % хрома у некоторых производителей. Компактный мост привода имеет бронзовую гайку в герметичном смазанном корпусе, так что задвижку можно переместить ключом даже без штурвала. Защитный колпак штока снимается независимо от гайки крепления маховика.
Материалы исполнения
| Деталь | Материал |
|---|---|
| Корпус, сальник | Нержавеющая сталь CF8M |
| Нож | AISI316 |
| Седло, уплотнения | EPDM (до 90 °C) |
| Набивка | SYNT + PTFE |
| Шток | AISI303 |
| Гайка штока | Бронза |
| Опорные пластины | S275JR |
| Штурвал | Ковкий чугун |
По запросу седло поставляется из NBR, FKM (Viton, до 200 °C) или силикона для пищевых сред.
Основные размеры задвижки Ду 65
Размеры для исполнения со штурвалом и выдвижным штоком, мм:
| Ду | ΔP, бар | A | B | C | D | F | G | øV | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|
| 65 | 10 | 40 | 91 | 68 | 268 | 437 | 308 | 220 | 8 |
A — строительная длина, B — ширина, C — от оси до низа, D — от оси до верха корпуса (без привода).
Присоединение к фланцам
Задвижка зажимается между фланцами EN 1092 PN10 или ASME B16.5 класс 150 (2½"). Разметка отверстий для Ду 65:
| Резьбовые отверстия | Сквозные отверстия | Резьба | Глубина P | øK |
|---|---|---|---|---|
| 4 | — | M16 | 8 | 145 |
Варианты привода
| Привод | Высота, мм | Вес, кг |
|---|---|---|
| Пневмопривод двойного действия (R) | 455 | 8 |
| Электропривод (V) | 622 | 25 |
| Редуктор (P) | 566 | 21 |
Также доступны рычаг (до Ду 200), штурвал с цепью, гидроцилиндр, концевые выключатели, позиционеры, удлинители штока и колонки привода. Приводы взаимозаменяемы без дополнительных адаптеров.
Применение
- водоподготовка и очистка сточных вод;
- насосные станции;
- химическая и пищевая промышленность;
- целлюлозно-бумажная промышленность.
Задвижка рассчитана на жидкости с содержанием до 4 % взвешенных твёрдых частиц. Каждое изделие проходит гидроиспытание: корпус — 1,5 × рабочего давления, уплотнение — 1,1 × рабочего давления.
Дополнительные опции: нож с зеркальной полировкой, с покрытием PTFE или наплавкой стеллита, скребок в набивке, пятиугольная или V-образная диафрагма со шкалой для регулирования расхода.
Монтаж и обслуживание
Задвижка устанавливается между двумя фланцами трубопровода на шпильках и болтах через резьбовые и сквозные отверстия корпуса. Седло двунаправленное, поэтому положение относительно потока не имеет значения. Для жидкостей с твёрдыми частицами задвижку желательно ставить после фильтра. Обслуживание сводится к подтяжке набивки и смазке штока.
