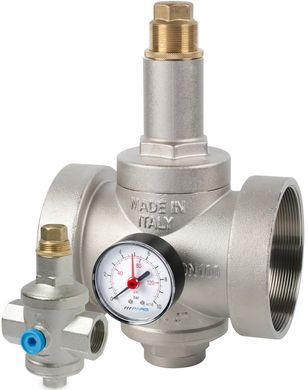

Редуктор давления муфтовый FARG 504 Ду 65 (1-7 бар)

Редуктор давления F.A.R.G. ART. 504 (Италия)

Редукторы давления серии F.F. от итальянского производителя F.A.R.G. srl — это высококачественное решение для гражданских и промышленных систем водоснабжения. Благодаря использованию нетоксичных материалов, устройство сертифицировано для работы с питьевой водой

Основные преимущества и особенности

• Поршневый механизм: Обеспечивает высокую точность регулирования и длительный срок эксплуатации
• Компенсационная камера: Стабилизирует исходное давление даже при значительных колебаниях давления на входе
• Качество материалов: Корпус изготовлен из латуни CW 617N, а седло — из нержавеющей стали AISI 304, что гарантирует устойчивость к износу
• Универсальность: Подходит для систем со средним и высоким расходом воды.

Технические характеристики поршневого редуктора давления FARG 504 2 1/2"

Материалы конструкции

• Корпус: Латунь CW 617N UNI EN 12165
• Седло: Нержавеющая сталь AISI 304
• Уплотнители (O-ring): EPDM
• Пружина: Сталь C72 DIN 17223-84

Габариты поршневого редуктора давления FARG 504 Ду 65

Принцип работы редуктора давления F.A.R.G. ART. 504

Редуктор давления серии ART. 504 от итальянского завода F.A.R.G. — это автоматический клапан, снижающий и стабилизирующий давление жидкости в водопроводной сети. Его работа основана на балансе механических сил внутри устройства.

1. Поршневая технология

Главной конструктивной особенностью модели является поршневой механизм. В отличие от мембранных аналогов, поршневое исполнение считается одним из самых надежных с точки зрения точности регулировки и долговечности. Поршень (деталь №5 и №10) непосредственно реагирует на изменения давления, перемещая затвор относительно седла.

2. Компенсационная камера

Устройство оснащено специальной камерой компенсации.

• Она нивелирует влияние колебаний входного давления на исходные показатели.
• Благодаря этому исходное давление остается стабильным, даже если давление в магистрали резко возрастает или падает.

3. Процесс регулирования (баланс сил)

Работа редуктора состоит в противодействии двух сил:

• Сила пружины: Давит на поршень сверху, пытаясь открыть клапан. Силу сжатия пружины (деталь №3) можно изменять вручную с помощью толкателя (деталь №1).
• Сила давления воды: Вода на выходе давит на поршень снизу, пытаясь закрыть клапан.

Когда вы открываете кран, давление под поршнем падает, пружина разжимается и открывает проход для воды. Как только кран закрывается, давление на выходе растет, преодолевает сопротивление пружины и толкает поршень вверх, перекрывая поток.

4. Надежность седла

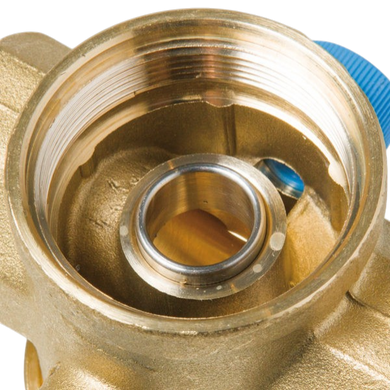

Модель ART. 504 оснащена седлом из нержавеющей стали AISI 304 (деталь №11). Это важно для принципа работы, поскольку именно на седло приходится основная нагрузка и поток воды. Стальное седло предотвращает эрозию и гарантирует герметичность закрытия клапана в течение многих лет.

Технические ограничения

• Максимальное входное давление: до 25 бар.
• Диапазон настройки: от 0,5 до 7 бар (в зависимости от размера устройства).
• Температурный режим: рассчитан на работу с водой до 120°C.

*Примечание: Для корректной работы по стандарту WRAS максимальная температура ограничена 100°C при входном давлении 8 бар.

Инструкции по монтажу и регулировке

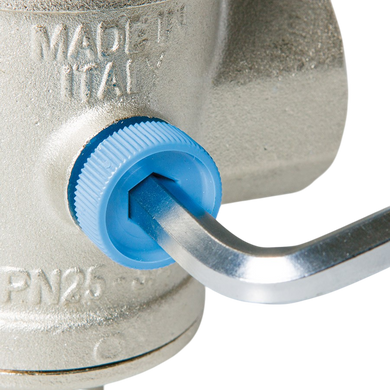

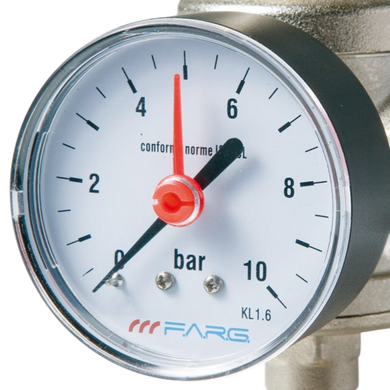

Монтаж: При установке обязательно соблюдайте направление потока, указанного стрелкой на корпусе. Для визуального контроля давления на корпусе предусмотрено два отверстия 1/4"G для подключения манометра.

Регулировка: 1. Ослабьте зажимную гайку в верхней части. 2. С помощью ключа поверните толкатель пружины: по часовой стрелке — для увеличения давления против — для уменьшения. 3. Затяните гайку после завершения настройки.

Рекомендации производителя

• Защита от мусора: Рекомендуется устанавливать фильтр грубой очистки перед редуктором.
• Бойлеры: При установке рядом с водонагревателем обязательно монтируйте расширительный бак для поглощения избыточного давления (согласно EN12828).
• Многоэтажные дома: Лучше устанавливать отдельный редуктор на каждом этаже. Учитывайте, что давление падает примерно на 1 бар каждые 10 метров высоты.
