Счетчик тепла, или теплосчетчик, — это прибор для измерения количества тепловой энергии, переданной теплоносителем системе отопления. В отличие от обычного расходомера, он не просто определяет объем воды, прошедший через трубопровод, а использует несколько параметров для расчета потребленного тепла.

Принцип работы теплосчетчика основан на измерении расхода теплоносителя и температуры в подающем и обратном трубопроводах. Полученные данные поступают в вычислитель, который определяет количество тепловой энергии.

Понимание конструкции и принципа работы помогает правильно выбрать прибор, определить необходимые характеристики и избежать ошибок при монтаже.

Из чего состоит счетчик тепла

Типовой теплосчетчик состоит из нескольких основных элементов. Конкретная конструкция зависит от производителя и технологии измерения, но функционально прибор должен получить информацию о расходе теплоносителя и разнице температур.

К основным компонентам относятся:

  • расходомерная часть — определяет количество или скорость прохождения теплоносителя;
  • температурные датчики — измеряют температуру теплоносителя;
  • вычислитель — обрабатывает полученные данные и рассчитывает тепловую энергию;
  • дисплей — отображает накопленные и текущие параметры;
  • коммуникационный интерфейс — в соответствующих моделях обеспечивает передачу данных.

В отдельных моделях части теплосчетчика могут быть конструктивно объединены в одном корпусе или выполнены как отдельные компоненты.

Принцип работы теплосчетчика

Упрощенно принцип работы можно представить в виде последовательности:

  • теплоноситель проходит через измерительную часть;
  • прибор определяет расход теплоносителя;
  • температурные датчики измеряют температуру подачи и обратки;
  • вычислитель определяет разницу температур;
  • электроника рассчитывает количество тепловой энергии;
  • результат сохраняется в памяти и отображается на дисплее.

Если теплосчетчик имеет коммуникационный интерфейс, например M-Bus, доступные данные могут передаваться во внешнюю систему сбора информации.

Как счетчик определяет количество тепла

Для определения тепловой энергии недостаточно знать только объем теплоносителя. Необходимо также учесть, сколько тепла передано системе.

Поэтому теплосчетчик использует разницу температур между подачей и обратным трубопроводом. Чем больше количество теплоносителя проходит через систему и чем больше разница температур, тем больше количество переданной тепловой энергии.

В общем виде принцип можно описать как зависимость тепловой энергии от массы теплоносителя, его теплоемкости и разницы температур. Конкретный алгоритм расчета определяется нормативными требованиями и конструкцией прибора.

Измерение расхода теплоносителя

Расход является одним из ключевых параметров теплосчетчика. Именно он показывает, какое количество теплоносителя проходит через измерительный канал за определенное время.

В современных приборах для этого используются разные технологии. Наиболее распространенные — механическая и ультразвуковая.

Механический счетчик использует подвижный измерительный элемент. Ультразвуковой определяет характеристики потока с помощью ультразвуковых сигналов.

Подробнее об этих технологиях читайте в статье «Механический или ультразвуковой счетчик тепла: какой выбрать?».

Температурные датчики

Для расчета тепловой энергии необходимо знать температуру теплоносителя в двух точках системы. Один датчик устанавливается на подаче, второй — на обратном трубопроводе.

Вычислитель сравнивает полученные значения и определяет разницу температур. Вместе с данными о расходе этот параметр используется для расчета тепловой энергии.

Правильная установка температурных датчиков имеет принципиальное значение. Они должны быть установлены в соответствии с инструкцией производителя и конструкцией системы.

Что показывает дисплей счетчика тепла

В зависимости от модели дисплей может отображать значительно больше информации, чем только общее потребление тепловой энергии.

Среди возможных параметров:

  • накопленная тепловая энергия;
  • объем теплоносителя;
  • текущий расход;
  • температура подачи;
  • температура обратного трубопровода;
  • разница температур;
  • текущая дата или время;
  • коды ошибок;
  • другие параметры, предусмотренные производителем.

Не все модели отображают одинаковый набор данных. Поэтому перед покупкой нужно проверить инструкцию или техническое описание конкретного прибора.

Что такое DN в теплосчетчике

DN — номинальный диаметр прибора и соответствующего участка трубопровода. В квартирных и небольших системах можно встретить, например, DN15 и DN20.

Однако DN не определяет сам по себе необходимую пропускную способность. Для правильного выбора нужно также учитывать Q3 и фактический расход теплоносителя.

Поэтому два теплосчетчика одинакового DN могут иметь разные характеристики расхода.

Что такое Q3

Q3 характеризует постоянный расход расходомерной части. Этот параметр используется для оценки того, соответствует ли прибор расходным условиям системы.

Например, для DN15 могут выпускаться модели с разными значениями Q3. Поэтому выбор по одному лишь диаметру будет неполным.

При подборе нужно определить фактический или расчетный расход теплоносителя и сравнить его с характеристиками теплосчетчика.

Подробнее о Q1, Q2, Q3 и Q4 рассказываем в статье «Q3, Qp, Qn в счетчике тепла: что означают характеристики расхода».

Механический счетчик тепла

В механическом теплосчетчике расход определяется с помощью подвижного элемента. Поток теплоносителя приводит его в движение, а электронная или механическая система регистрирует соответствующие параметры.

Преимуществом такого решения является относительно простая конструкция. В то же время нужно учитывать качество теплоносителя и требования производителя к установке и эксплуатации.

Наличие механических примесей в теплоносителе может негативно влиять на работу подвижных элементов, поэтому состояние системы имеет важное значение.

Ультразвуковой счетчик тепла

В ультразвуковом теплосчетчике для определения параметров потока используются ультразвуковые сигналы.

Прибор не использует традиционную механическую крыльчатку в измерительном канале. Измерение и обработка сигналов выполняются электронной системой.

Ультразвуковые модели часто используются в современных системах автоматизированного учета и могут иметь разные интерфейсы передачи данных в зависимости от комплектации.

Как работает теплосчетчик с M-Bus

Если модель имеет M-Bus, полученные теплосчетчиком данные могут передаваться во внешнюю систему сбора информации.

Это особенно полезно в многоквартирных домах и на крупных объектах, где установлено много приборов учета. Вместо ручного считывания данных система может получать их централизованно.

M-Bus отвечает именно за коммуникацию. Он не влияет на принцип измерения тепловой энергии и не заменяет расходомерную часть или температурные датчики.

Подробнее об этом читайте в статье «M-Bus в счетчиках тепла: что это и зачем нужен».

Как устанавливается счетчик тепла

Монтаж теплосчетчика должен выполняться в соответствии с технической документацией производителя и конструкцией конкретной системы.

При установке необходимо учесть:

  • направление движения теплоносителя;
  • положение прибора;
  • монтажную длину;
  • диаметр трубопровода;
  • тип присоединения;
  • установку температурных датчиков;
  • требования к прямолинейным участкам, если они предусмотрены производителем;
  • доступность прибора для осмотра и обслуживания.

Неправильный монтаж может привести к некорректной работе прибора или ошибкам измерения.

Почему важна правильная установка датчиков

Даже качественный теплосчетчик не сможет правильно определить тепловую энергию, если температурные датчики установлены неправильно.

Один датчик должен измерять температуру теплоносителя на подаче, а второй — на обратном трубопроводе. Они должны быть подключены и установлены в соответствии со схемой производителя.

При монтаже также важно не перепутать датчики и правильно подключить их к вычислителю.

Нужно ли обслуживание теплосчетчика

Условия обслуживания зависят от конкретной модели и требований производителя. Нужно периодически контролировать состояние прибора, его подключение и отсутствие очевидных повреждений или протечек в местах монтажа.

Для приборов учета также имеют значение требования к поверке и эксплуатации, которые устанавливаются соответствующими нормативными документами и документацией производителя.

Перед приобретением рекомендуется уточнить актуальные требования к конкретному типу и модели теплосчетчика.

Как счетчик тепла определяет потребление

Принцип работы можно условно разделить на три основных этапа:

  1. Измерение расхода. Прибор определяет количество теплоносителя, проходящего через систему.
  2. Измерение температур. Датчики определяют температуру подачи и обратного потока.
  3. Расчет. Вычислитель на основе полученных данных определяет количество переданной тепловой энергии.

Именно сочетание этих параметров отличает теплосчетчик от простого водомера.

Чем теплосчетчик отличается от водомера

Водомер определяет объем воды, который прошел через трубопровод. Теплосчетчик использует данные о расходе теплоносителя и температуре для определения тепловой энергии.

Поэтому установка обычного водомера вместо теплосчетчика не позволяет получить информацию о фактическом количестве потребленного тепла.

Как выбрать теплосчетчик

Для правильного подбора нужно определить основные параметры системы:

  • DN трубопровода;
  • расчетный расход теплоносителя;
  • необходимое Q3;
  • температуру теплоносителя;
  • рабочее давление;
  • монтажную длину;
  • тип присоединения;
  • необходимость M-Bus или другого интерфейса;
  • тип измерения — механический или ультразвуковой.

Для квартирных систем особенно часто нужно сравнивать модели DN15 и DN20. Подробнее об этом читайте в статье «Как выбрать счетчик тепла по диаметру: Ду15 или Ду20».

Где купить счетчик тепла

В интернет-магазине Гидротерм Пром представлены счетчики тепла разных типов и характеристик. В каталоге можно подобрать прибор по диаметру, расходу, принципу измерения и дополнительным функциям.

Перед покупкой рекомендуется сравнить технические характеристики конкретных моделей и убедиться, что они соответствуют параметрам системы отопления.

Вывод

Принцип работы счетчика тепла основан на одновременном учете расхода теплоносителя и разницы температур между подачей и обратным трубопроводом. Расходомерная часть определяет количество теплоносителя, температурные датчики фиксируют температуру, а вычислитель рассчитывает тепловую энергию.

Для правильного выбора необходимо учитывать DN, Q3, температурный диапазон, рабочее давление, монтажную длину и тип подключения. Если нужен автоматический сбор показаний, дополнительно проверяется наличие M-Bus.

Таким образом, теплосчетчик — это комплексный измерительный прибор, а его корректная работа зависит не только от качества самого оборудования, но и от правильного подбора и монтажа.

Полезные статьи

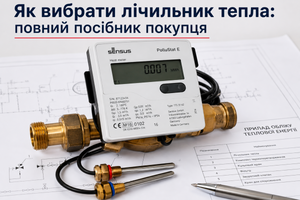

  • Как выбрать счетчик тепла: полное руководство
