Редукційний клапан для пари Jokwang (Корея) серії JRV-SF11/JRV-SF16 є клапаном з пілотним керуванням, який використовується для зниження та стабілізації тиску в паропроводах.
Знімна верхня кришка може бути від'єднана від корпусу, що дозволяє провести технічне обслуговування клапанів клапанів без демонтажу їх з лінії трубопроводу.
Монтаж редукційного клапана
Для коректної роботи редукційного клапана перед ними необхідно встановлювати:
- конденсатовідвідник;
- сепаратор пари;
- фільтр.
Клапани монтуються на трубопроводах у горизонтальному положенні
Корпус та кришка клапанів JRV-SF11/JRV-SF16 виготовляються з чавуну, мембрана, сідла та диски головного та пілотного клапанів – з нержавіючої сталі, плунжер та циліндр – з бронзи, пружина – з вуглецевої сталі.
Приєднання – фланцеві.
Діапазон вихідного тиску – 0,35...8 бар.
Максимальна робоча температура +220 °C.
Робоче середовище – пара.

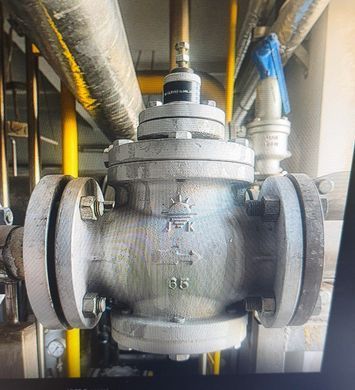

Габарити редукційного клапана для пари Jokwang JRV-SF16 DN 65
Найменування | L, мм | H1, мм | H, мм | Cv | Маса, кг |
Jokwang JRV-SF16 Ду65 | 250 | 110 | 310 | 25 | 30 |
Технічна документація, інструкція по монтажу і експлуатації тут
