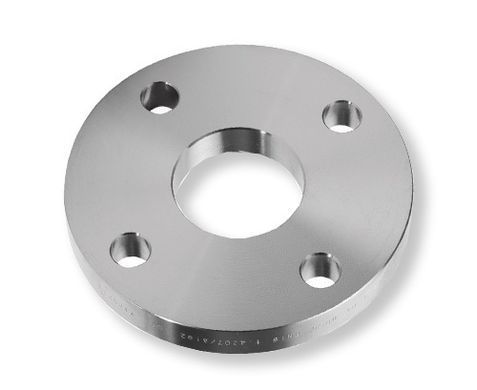

Фланець плоский нержавіючий DIN 2576 Ду 65 (70) Ру 10

Артикул fl-nerzh-7
В наявності

Сфера застосування


Простота та надійність плоского фланця Din2576 з нержавіючої сталі AISI 304 або AISI 316 робить його застосування незамінним у різних галузях промисловості:

хімічна промисловість
харчова промисловість
виробництво запірно-регулюючої арматури
виробництво ємнісного, насосного та іншого обладнання



Чертеж и размеры нержавеющего фланца DIN 2576 PN10


Чертеж и размеры нержавеющего фланца DIN 2576 PN10

Фланець нержавеючий плоский DIN 2576 AISI 304/316 PN10
Діаметр умовный (Dn), мм Діаметр внутрішній (DN), мм Діаметр фаски (e), мм Діаметр межосьового расстояния (b), мм Діаметр внешний (a), мм Товщина фланця (c), мм Розмір кріплення (d), мм Кіл-ть
кріп. отворів,
шт
Вага одного фланця, кг
15 21,3 22,0 65 95 14 14 4 0,7
20 26,9 27,6 75 105 16 14 4 0,9
25 33,7 34,4 85 115 16 14 4 1,1
32 42,4 43,1 100 140 16 18 4 1,7
40 48,3 49,0 110 150 16 18 4 1,9
50 60,3 61,1 125 165 18 18 4 2,5
65 76,1 77,1 145 185 18 18 4 3,0
80 88,9 90,3 160 200 20 18 8 3,6
100 114,3 115,9 180 220 20 18 8 4,0
125 139,7 141,6 210 250 22 18 8 5,4
150 168,3 170,5 240 285 22 22 8 6,4
200 219,1 221,8 295 340 24 22 8 9,2
250 273 276,2 350 395 26 22 12 11,6
300 323,9 327,6 400 445 26 22 12 13,1
350 355,6 359,7 460 505 28 22 16 15,8
400 406,4 411,0 515 565 32 26 16 21,6
450 457 462,5 565 615 38 26 20 24,9
500 508 513,6 620 670 38 26 20 28,2

Розміри відповідають стандарту DIN 11850

фланці нержавіючі DIN 11850

Оцініть товар
Відправити
1 400.00 грн з ПДВ
Порівняти
Увійдіть на сайт щоб
додати товар до списку бажань
Партнерські ціни
Характеристики
Тип фланця плоский
Матеріал фланця нержавіюча сталь
Марка матеріалу фланця AISI 304 (08X18H10)
Номінальний діаметр DN (Ду) 65 мм
Номінальний тиск PN (Ру) 10 бар
Зовнішній діаметр труби 70 мм
Внутрішній діаметр фланця 65 мм
Зовнішній діаметр фланця 185 мм
Міжцентрова відстань отворів під кріплення 145 мм
Товщина фланця 15 мм
Кількість отворів під кріплення 4
Діаметр отворів під кріплення 18 мм
Номінальний діаметр болтів або шпильок М16
Приєднання до труби зварювання
Особливість конструкції фланця з западиною під зварювання
Стандарт DIN 2576
