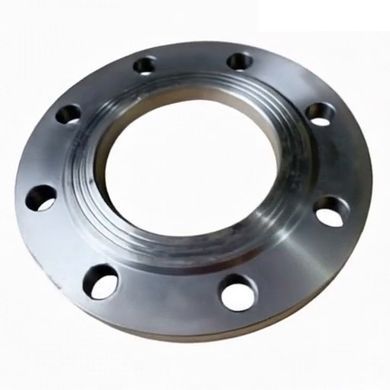

Розміри плоского фланця Ду 150 Ру 25 бар
|
- D — зовнішній діаметр фланця - 300 мм;
- D1 — міжцентрова відстань кріпільних отворів - 250 мм;
- D2 — діаметр притискної поверхні (дзеркала) - 212 мм;
- db — внутрішній діаметр фланця - 161 мм;
- b — товщина фланця - 27 мм;
- d — діаметр отворів під болти або шпильки - 26 мм;
- n — кількість кріпильних отворів - 8 шт.
-
Вага стального фланця - 10,12 кг
Фланець плоский сталевий приварний - частина сталевого трубопроводу, призначена для з'єднання сталевих труб із запірним клапаном або іншими трубами у промислових системах паропроводу, водопостачання, газопостачання та опалення. Використовується для встановлення фланцевих засувок, фланцевих фільтрів грубого очищення, засувок Батерфляй, кульових фланцевих клапанів, фланцевих кранів та вентилів та іншої регулюючої арматури.
Сталеві фланці за ГОСТ 12820-80 виготовляються методом лиття діаметром від 10 до 1000 мм. Фланці виготовлені з марки стали ст.20. Вони мають високу стійкість до корозії та впливу агресивних середовищ. Сталевий фланець є самостійним елементом трубопроводу, до нього застосовуються такі елементи кріплення: болти, гайки, шайби, прокладки біконітові і паронітові.
Приварювання плоского фланця
Зварювання плоских фланців виконується із зовнішньої та внутрішньої сторони з використанням кутових зварних швів. Для запобігання пошкодженням поверхні фланця під час зварювання важливо забезпечити зазор у 3 мм між кінцем труби та внутрішньою кромкою фланця.
/>
