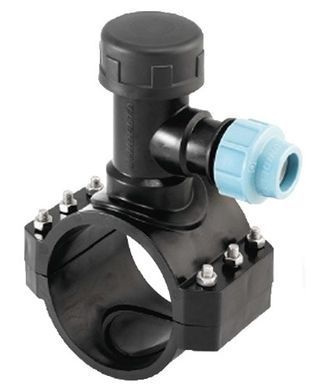

Хомутове відведення на напірні труби Unidelta Ду 110х32 мм

Хомутове відведення 32 мм на напірні труби  Ду 110 мм (врізка під тиском)

Хомутове відведення Unidelta – це високоякісний фітинг, призначений для створення додаткових відгалужень у трубопроводах без необхідності зупинки подачі води. Завдяки технології врізки під тиском цей фітинг дозволяє швидко та надійно підключати нові споживачі або обладнання до існуючих магістралей.

Основні особливості:

✅ Врізка під тиском – монтаж можливий без припинення подачі води, що знижує витрати на експлуатацію та ремонт.
✅ Матеріали високої якості – корпус виготовлений з міцного поліпропілену (PP) або поліетилену високої щільності (HDPE), що забезпечує стійкість до корозії та механічних навантажень.
✅ Надійна герметизація – ущільнювальні гумові кільця (EPDM) забезпечують герметичність та захист від протікань.
✅ Широкий діапазон застосування – підходить для поліетиленових (ПЕ), ПВХ та інших типів напірних труб.
✅ Простий монтаж – встановлення здійснюється за допомогою болтів без складного обладнання.

Монтаж врізки для ПЕ труби під тиском

Процес монтажу хомутової врізки Unidelta (врізка під тиском)

На фото представлений покроковий процес встановлення хомутового відведення Unidelta на напірну трубу без зупинки подачі води.

Крок 1: Підготовка комплектуючих

Розпаковуються всі необхідні елементи: хомут, болти, прокладки, різьбове з'єднання та спеціальна врізна система.

Крок 2: Установка хомута на трубу

Хомут встановлюється на трубопровід і фіксується верхньою та нижньою частинами, після чого затягується болтами для надійної герметизації.

Крок 3: Вирівнювання та фіксація хомута

Монтажник вирівнює хомут, щоб забезпечити правильне положення майбутнього відведення. Болти рівномірно затягуються, щоб уникнути перекосів.

Крок 4: Підключення відвідної труби

До відвідного патрубка хомута приєднується вихідна труба, яка буде використовуватися для підключення до іншої системи.

Крок 5A: Просвердлення отвору в трубі під тиском

За допомогою спеціального інструменту проводиться врізка без зупинки подачі води. Це дозволяє зробити отвір у стінці труби, не порушуючи цілісність системи.

Крок 5B: Відведення

На ілюстрації показано мінімальний відступ труби після врізки (112 мм), що важливо для правильного підключення трубопроводу.

Крок 6: Завершення монтажу

Після виконання врізки спеціальний запірний механізм хомута закриває доступ до труби, запобігаючи витокам.

Крок 7: Відкриття потоку

Останній етап – поступове відкриття потоку через врізку для перевірки герметичності та працездатності з'єднання.

Висновок

Хомутове відведення Unidelta дозволяє виконувати врізку в трубопровід без необхідності зупинки системи, що значно спрощує монтаж і знижує експлуатаційні витрати.

Сфери застосування:

🔹 Водопостачання (міські та сільські мережі)
🔹 Іригаційні системи
🔹 Промислові трубопроводи
🔹 Системи водовідведення

Доступні розміри:

🔸 Діаметр труби: 110-160 мм
🔸 Діаметр відведення: 20-32 мм

Хомутове відведення Unidelta – це ефективне рішення для швидкого, надійного та герметичного підключення до діючого трубопроводу без зупинки потоку!
