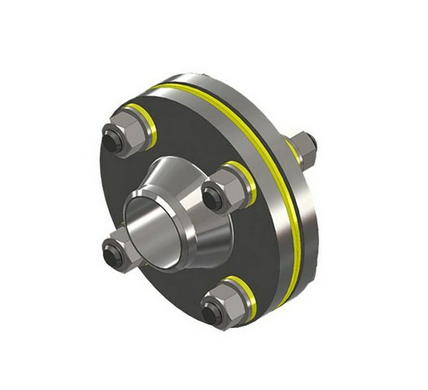

Ізолююче фланцеве з'єднання комірцеве Ду 25 (Ру 16)

Ізолююче фланцеве з'єднання комірцеве Ду 25 Ру 16 — призначення

Ізолююче фланцеве з'єднання (ІФЗ) Ду 25 Ру 16 з комірцевими фланцями — це готовий вузол для електричного розділення сталевого трубопроводу на окремі ділянки. Він перериває протікання блукаючих і гальванічних струмів між частинами мережі, тому система катодного захисту працює ефективно, а труби, арматура й обладнання довше не піддаються корозії. Комірцеві фланці приварюються до труби встик, що робить вузол міцнішим і надійнішим за варіант із плоскими фланцями.

Де застосовується

Типорозмір Ду 25 ставлять на вводах газопроводів у будівлі, перед лічильниками газу, на відгалуженнях до котлів і на лініях КВП, де трубопровід зазнає вібрації або перепадів температури і потрібне особливо міцне з'єднання. Вузол також встановлюють на межі підземної та надземної частини трубопроводу, на стику з обладнанням з іншого металу та поблизу залізниць і трамвайних колій.

Конструкція та матеріали

Основа вузла — два сталевих комірцевих фланці за ГОСТ 12821-80 зі сталі 20 з шийкою під приварку встик до труби зовнішнім діаметром 32 мм. Між фланцями встановлюється діелектрична прокладка, а кожна шпилька ізолюється втулкою та ізолюючими шайбами, тож металевого контакту між половинами з'єднання немає. Конічна шийка плавно передає навантаження від труби на фланець і зменшує напруження в зоні зварного шва.

Комплектація

• два комірцевих фланці Ду 25 Ру 16;
• ізолююча прокладка між фланцями;
• ізолюючі втулки та шайби на кожну шпильку;
• металеві шайби, шпильки або болти М12 з гайками (4 комплектів).

Технічні характеристики

• Номінальний діаметр: Ду 25 мм
• Номінальний тиск: Ру 16 (1,6 МПа)
• Зовнішній діаметр труби: 32 мм
• Внутрішній діаметр фланця: 25 мм
• Зовнішній діаметр фланця: 115 мм
• Міжцентрова відстань отворів: 85 мм
• Товщина фланця: 12 мм
• Кількість отворів під кріплення: 4
• Кріплення: шпильки/болти М12
• Матеріал фланців: сталь 20
• Стандарт фланців: ГОСТ 12821-80 (комірцевий, приварний встик)
• Приєднання до труби: зварювання встик
• Вага фланця: 1,05 кг

Як підібрати типорозмір

Ду 25 відповідає сталевій трубі із зовнішнім діаметром 32 мм. Звірте приєднувальні розміри з фланцями обладнання: зовнішній діаметр 115 мм, коло отворів 85 мм, 4 шпильок М12. Внутрішній діаметр шийки 25 мм має відповідати внутрішньому діаметру труби. Якщо сумніваєтеся — надішліть параметри трубопроводу, і ми підкажемо варіант.

Переваги комірцевого ізолюючого з'єднання

• надійна електроізоляція ділянок трубопроводу без зміни прохідного перерізу;
• захист від блукаючих струмів і гальванічної корозії;
• зварювання встик — висока міцність і стійкість до вібрації та згину;
• стандартні приєднувальні розміри за ГОСТ 12815;
• розбірна конструкція: прокладку та ізолюючі елементи можна замінити.

Монтаж і експлуатація

Фланці приварюють до труб встик зі співвісним вирівнюванням, потім вузол збирають з прокладкою та ізолюючими елементами. Шпильки затягують рівномірно, хрест-навхрест. Під час зварювання не можна пропускати струм через зібране з'єднання — це може пошкодити ізоляцію.

Рекомендації

Після монтажу опір ізоляції перевіряють мегаомметром, а далі — під час планових оглядів. Ізолюючі елементи тримають чистими й сухими; надземні вузли варто захистити кожухом або фарбуванням.

Купити ізолююче фланцеве з'єднання комірцеве Ду 25

У магазині «Гідротерм-Пром» можна замовити ізолююче фланцеве з'єднання комірцеве Ду 25 Ру 16 разом із трубами, фланцями, прокладками та кріпленням. Допоможемо з вибором, уточнимо наявність і відправимо замовлення по всій Україні. Для оптових і проєктних замовлень — індивідуальні умови.
