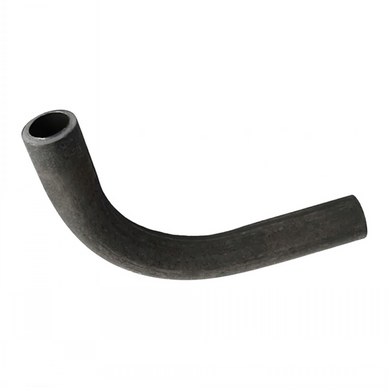

Відвід гнутий Ду 15

Відвід гнутий Ду 15: класичний поворот трубопроводу малого діаметру

Відвід гнутий Ду 15 — це стандартний трубний елемент для зміни напрямку трубопроводу умовним проходом 15 мм (½ дюйма). Виготовляється гарячим згинанням труби під кутом 90° або іншим потрібним кутом без розрізу та зварювання, завдяки чому цільна стінка не має зон термічного впливу та залишається рівномірної товщини по всьому периметру. Перехідний радіус вигину забезпечує мінімальне гідравлічне сопротивлення для малих витрат у побутових і сантехнічних системах.

Де застосовується відвід Ду 15

Вироби Ду 15 є обов'язковим компонентом внутрішньої розводки гарячого та холодного водопостачання, систем парового опалення, газопроводів низького тиску та систем стиснутого повітря. Придатні для з'єднання зі сталевими трубами 21,3 мм, які відповідають ГОСТ 3262 і ГОСТ 10704.

Конструкція та матеріал

Відвід виготовляється зі сталі марки Ст10 або Ст20. Радіус вигину дорівнює 1,5D (довгий радіус) або 1D (короткий радіус) відповідно до серії поставки. Торці деталі підготовлені до зварювання — торець чистий, без задирів. Допускається ручне дугове зварювання з присадним дротом Ø2–2,5 мм.

Монтаж і технічне обслуговування

Відвід монтується у горизонтальних, вертикальних і похилих ділянках трубопроводу. Зварювальний шов слід виконувати в нижньому або горизонтальному положенні для кращого провару кореня шва. Після монтажу рекомендується гідравлічне випробування системи тиском 1,5 від робочого. Деталь не потребує технічного обслуговування протягом усього терміну служби.
