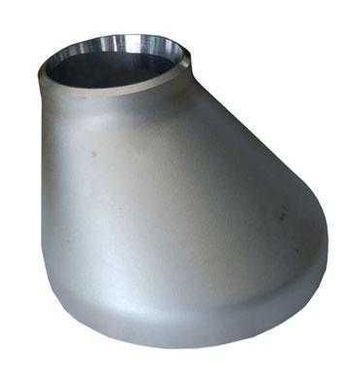

Перехід сталевий ексцентричний Ду 100 х 65 (Дн 108*76) (стал., 5,0 х 4,0 мм)

Сталевий ексцентричний перехід Ду 100×65 під зварювання

Для ліній Ду 100, які потрібно звузити до Ду 65, ми пропонуємо сталевий ексцентричний перехід з торцями 108 і 76 мм. Несиметрична форма корпусу дає змогу вирівняти одну зі сторін труби, що особливо цінно на горизонтальних ділянках.

Розміри та параметри

• Тип виробу: перехід ексцентричний
• Умовний прохід: Ду 100 × Ду 65
• Зовнішній діаметр D / D1: 108 / 76 мм
• Товщина стінки T / T1: 5,0 / 4,0 мм
• Зміщення осей (≈): 16 мм
• Матеріал: вуглецева сталь
• Спосіб з'єднання: зварювання встик

Орієнтовно: внутрішній діаметр ≈98 мм переходить у ≈68 мм, а швидкість потоку після звуження збільшується приблизно в 2,1 рази.

Особливості конструкції

Концентрична деталь звужує потік симетрично, і на горизонталі утворюється виступ, за яким збирається газ або осад. Ексцентрична форма прибирає цей виступ з одного боку, тому гідравлічний режим лінії залишається стабільним. Такий крок звуження найчастіше потрібен при підключенні насосів, теплообмінників і запірної арматури, типорозмір яких менший за діаметр магістралі.

Для яких систем підходить

Цей розмір часто зустрічається у внутрішньобудинкових мережах, системах холодопостачання й технологічних лініях невеликих підприємств. Він підходить для води, пари низьких параметрів, стисненого повітря та неагресивних рідин.

Як правильно встановити

Позначте рівну твірну маркером ще до прихватки — так легше не переплутати орієнтацію. Зварюйте спочатку з боку Дн 108, потім з боку Дн 76, щоб мінімізувати деформації.

Чому варто замовити у нас

Гідротерм постачає трубопровідну арматуру та фітинги для інженерних мереж. Ексцентричний перехід Дн 108×76 мм можна замовити разом з трубою та зварювальними матеріалами — все в одному рахунку.
