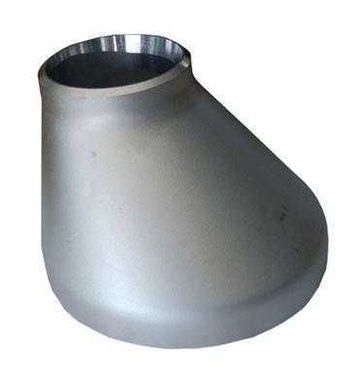

Перехід сталевий ексцентричний Ду 350 х 250 (Дн 377*273) (стал., 10,0 х 8,0 мм)

Приварний перехід ексцентричний Ду 350 на Ду 250

Ця фасонна деталь вирішує конкретну задачу: плавно перевести потік з труби 377 мм у трубу 273 мм, не порушивши ухил лінії. Зміщення осей становить приблизно 52 мм — саме на цю величину «піднімається» або «опускається» менший патрубок.

Технічні характеристики

• Тип виробу: перехід ексцентричний
• Умовний прохід: Ду 350 × Ду 250
• Зовнішній діаметр D / D1: 377 / 273 мм
• Товщина стінки T / T1: 10,0 / 8,0 мм
• Зміщення осей (≈): 52 мм
• Матеріал: вуглецева сталь
• Спосіб з'єднання: зварювання встик

При переході з внутрішнього діаметра ≈357 мм на ≈257 мм швидкість потоку зростає приблизно в 1,9 рази — це варто врахувати під час гідравлічного розрахунку.

Чим корисне зміщення осей

Встановлений «пласкою стороною догори», перехід відводить повітря далі по лінії до повітрозбірника. Встановлений «пласкою стороною донизу» — забезпечує безперешкодний злив і самоочищення трубопроводу під час промивання. Помірне звуження зручно використовувати на ділянках, де витрата поступово зменшується після відгалужень, — лінія «худне» без різких гідравлічних втрат.

Де застосовується

Великі діаметри Ду 350х250 використовують на магістральних водоводах, тепломагістралях, головних насосних станціях водоканалів і в технологічних трубопроводах енергетичних та хімічних підприємств.

Рекомендації з монтажу

Для магістральних ліній рекомендуємо контроль зварних з'єднань неруйнівними методами. Перехід розміщуйте з урахуванням проєктного ухилу: рівна твірна повинна продовжувати лінію без злому.

Купити в Гідротерм

Працюємо з приватними клієнтами та організаціями, надаємо необхідні документи. Потрібна партія переходів Ду 350х250? Запитайте ціну на обсяг — підготуємо пропозицію.
