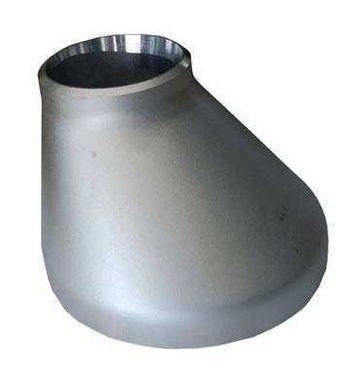

Перехід сталевий ексцентричний Ду 400 х 250 (Дн 426*273) (стал., 12,0 х 10,0 мм)

Перехід ексцентричний Ду 400х250 — зміна діаметра без повітряних кишень

Ексцентричний перехід Ду 400х250 з'єднує труби зовнішнім діаметром 426 і 273 мм. Осі патрубків зміщені одна відносно одної, тому одна твірна деталі залишається прямою. Це дозволяє змінити переріз лінії й зберегти рівний верх або низ трубопроводу.

Розміри та параметри

• Тип виробу: перехід ексцентричний
• Умовний прохід: Ду 400 × Ду 250
• Зовнішній діаметр D / D1: 426 / 273 мм
• Товщина стінки T / T1: 12,0 / 10,0 мм
• Зміщення осей (≈): 76,5 мм
• Матеріал: вуглецева сталь
• Спосіб з'єднання: зварювання встик

Прохідний переріз зменшується з ≈402 до ≈253 мм, тож за тієї ж витрати швидкість середовища на меншому боці буде приблизно в 2,5 рази вищою.

Навіщо ексцентричний, а не концентричний

Рівна верхня твірна не дає повітрю накопичуватися у верхній точці, а рівна нижня — дозволяє повністю спорожнити лінію без залишків води чи конденсату. Тому ексцентричні переходи ставлять на всмоктуванні насосів, де повітряна подушка загрожує кавітацією. Такий крок звуження найчастіше потрібен при підключенні насосів, теплообмінників і запірної арматури, типорозмір яких менший за діаметр магістралі.

Сфера застосування

Великі діаметри Ду 400х250 використовують на магістральних водоводах, тепломагістралях, головних насосних станціях водоканалів і в технологічних трубопроводах енергетичних та хімічних підприємств.

Як правильно встановити

Для магістральних ліній рекомендуємо контроль зварних з'єднань неруйнівними методами. Перехід розміщуйте з урахуванням проєктного ухилу: рівна твірна повинна продовжувати лінію без злому.

Замовлення та доставка

Перехід ексцентричний Ду 400х250 можна замовити онлайн або по телефону. Доставляємо по Україні службами доставки, для монтажних організацій діють умови на оптові обсяги.
