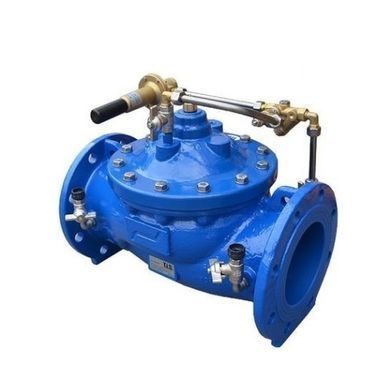

Регулятор тиску після себе TIS M3100 Ду 50

Клапан зниження тиску TIS M3100 Ду 50

Цей автоматичний регулюючий клапан із діафрагмовим приводом використовується для зниження високого тиску у розподільчих мережах. Існує 6 стандартних конфігурацій із діапазоном вихідного тиску від 0,5 до 20 бар. Спеціальні діапазони доступні на запит.

Додаткові функції

• підтримка тиску, клапан може підтримувати мінімальний тиск на вході;
• функція управління соленоїдом увімкнення/вимкнення - пульт дистанційного керування включає/вимикає клапан;
• перевірте функцію – якщо тиск на виході піднімається вище за тиск на вході, зворотний потік запобігається;
• зворотний потік - головний клапан повністю відкривається, якщо тиск на виході вищий за тиск на вході;
• головний клапан повністю відкривається, коли тиск на вході досягає мінімального значення, що регулюється;
• два регульованих значення тиску на виході - перемикання може здійснюватися ручним керуванням, дистанційним електричним соленоїдним керуванням або гідравлічним регулюванням потоку;
• контроль швидкості потоку;
• Поплавковий клапан регулювання рівня з двома вимикачами та вихідним отвором для контролю потоку та запобігання кавітації.

Інші функції доступні на запит.

Цей редукційний клапан ідеально підходить для зниження тиску води та підтримання його на заданному рівні у системах водопостачання, технічних магістралей, насосних станцій і промислових мереж, де потрібне точне підтримання робочого тиску.

Застосування

Клапан широко застосовується у водопровідних мережах, промислових системах подачі води, насосних станціях, технологічних магістралях, системах теплопостачання та інших інженерних конструкціях, де необхідно стабілізувати тиск та захистити обладнання від перевищення робочих параметрів.

Особливості та переваги

• Простий механічний принцип роботи без потреби в електроживленні чи додаткових датчиках.
• Підтримує заданий тиск на виході стабільно, навіть при коливаннях на вході.
• Регулювання робочого тиску здійснюється вручну через налаштувальний гвинт.
• Надійний корпус із високоякісного чавуну GJS 400.
• Підходить для великих діаметрів трубопроводів (DN50…DN800).
• Можлива індикація положення, фільтрація та вентиляція через додаткові компоненти.

Технічні характеристики

Принцип роботи

Редукційний клапан M3100 керується нормально відкритим діафрагмовим приводом, у двох напрямках, з пружиною, з клапаном-пілотом, що настроюється, налаштованим на підтримкe постійного тиску після основного клапана.

Клапан TIS M3100 працює за принципом прямої дії: пружина і діафрагма утримують вихідний тиск на заздалегідь встановленому рівні, незалежно від перепадів тиску або витрати на вході. При зміні параметрів подачі клапан автоматично відрегульовує положення сідла, забезпечуючи стабільний робочий тиск і мінімізуючи коливання в системі.

Основні матеріали

Гідравлічні характеристики

Коефіцієнт витрати Kvs вказує витрату [м3/год] при 20 °C через повністю відкритий клапан, який створює падіння тиску в 1 бар

Аналог Resideo D15S-50A Dn50 Pn16 1,5-7,5 бар (Honeywell D15S-50A)

Детальніше дивіться у паспорті
