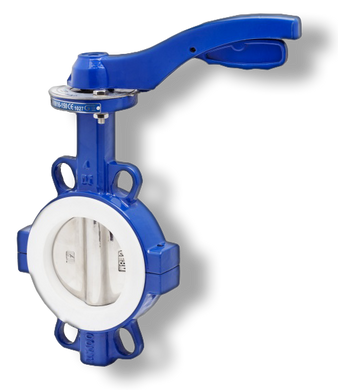

Засувка Батерфляй Genebre 2101 з нержавіючим диском Ду 100

У поворотних дискових затворах використовується диск, що обертається, розміщений на вертикальній осі, як запірний елемент. У зібраному стані диск може обертатися навколо осі, що дозволяє відкривати або закривати повний переріз труби. Для забезпечення герметичності використовуйте металеву заслінку та еластичні або пластикові елементи ущільнювачів, що закривають внутрішню частину корпусу. Ці ущільнювальні елементи також виступають як прокладка між клапаном і трубою.

Габарити затвора батерфляй  Genebre 2101 з нержавіючим диском Ду 100

Переваги:

• Низька втрата тиску: забезпечити добрий потік рідини чи газу без суттєвого опору.
• Просте відкривання та закривання: обертання диска полегшує кермовий клапан.
• Хороша герметизація: ущільнювальні елементи забезпечують герметичність в закритому стані.
• Мала вага і невелика площа, що займається: полегшують монтаж та інтеграцію в системи.
• При монтажі міжфланцевих затворів Айваз КВ-3 необхідно перевірити, чи диск вільно переміщається. Положення валу клапана може бути горизонтальним або вертикальним, проте для DN300 краще горизонтальний монтаж.

Для виготовлення використані такі матеріали:

• Корпус: Чавун ковкий EN-GJS-400
• Клапан: нержавіюча сталь AISI316
• Вал: DN25-DN300 = SS420, DN350-DN600 = SS431
• Тип з'єднаний – безфланцевий.
• Максимальна робоча температура становить 180 °C.

Ці дискові затвори використовують у різних сферах:

1. Системи опалення, вентиляції та кондиціювання повітря.
2. Системи очищення та розподілу води.
3. Гірничодобувна промисловість.
4. Суднобудування та буріння.
5. Харчові та хімічні компанії.
6. Системи пожежогасіння.
7. Для роботи з водою, морською водою, пилом, газом, стічними водами та повітрям.
8. Рекомендується використовувати редукторний тип приводу для всіх діаметрів дискових затворів. При діаметрах DN350 та вище поворотні затвори виготовляються тільки з редуктором.

Доступні такі типи приводів:

Ручний привід
Редукторний
Пневматичний привід одинарної дії
Пневматичний привід подвійної дії
Електричний привід/увімкн./вимк. (з можливістю додавання ручного важеля)

Технічні характеристики:
