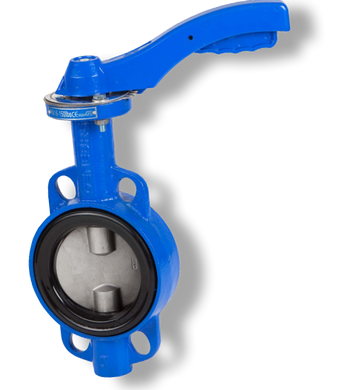

Засувка Батерфляй Genebre 2109B з нержавіючим диском Ду 500 з редуктором

Артикул genebre-2109b-13
В наявності

Дисковий поворотний затвор типу «батерфляй» - це різновид арматури для трубопроводів, що є кільцевим корпусом з вбудованим поворотним диском. Він призначений для використання як запірної або регулюючої арматури для контролю потоків у різних галузях промисловості, таких як харчова, хімічна, нафтогазова, целюлозно-паперова та інші. Монтаж здійснюється між фланцями відповідно до UNE EN 558-1, а корпус має епоксидне порошкове покриття.

Габарити затвора батерфляй  Genebre 2109B з нержавіючим диском Ду 500

Розміри засувки батерфляй Genebre 2109B з нержавіючим диском

DN, дюйм DN  PN L, мм A1, мм A2, мм P, мм Вага, кг
20" 500 10 127 480 370 400 144,500


Переваги:

  • Низька втрата тиску: забезпечити добрий потік рідини чи газу без суттєвого опору.
  • Просте відкривання та закривання: обертання диска полегшує кермовий клапан.
  • Хороша герметизація: ущільнювальні елементи забезпечують герметичність в закритому стані.
  • Мала вага і невелика площа, що займається: полегшують монтаж та інтеграцію в системи.
  • При монтажі міжфланцевих затворів Genebre необхідно перевірити, чи диск вільно переміщається. Положення валу клапана може бути горизонтальним або вертикальним, проте для DN300 краще горизонтальний монтаж.

Для виготовлення використані такі матеріали:

  • Корпус: Чавун ковкий EN-GJS-400
  • Диск: нержавіюча сталь AISI316
  • Вал: DN25-DN300 = SS420, DN350-DN600 = SS431
  • Тип з'єднаний – безфланцевий.
  • Максимальна робоча температура становить 90 °C.

Ці дискові затвори використовують у різних сферах:

  1. Системи опалення, вентиляції та кондиціювання повітря.
  2. Системи очищення та розподілу води.
  3. Гірничодобувна промисловість.
  4. Суднобудування та буріння.
  5. Харчові та хімічні компанії.
  6. Системи пожежогасіння.
  7. Для роботи з водою, морською водою, пилом, газом, стічними водами та повітрям.
  8. Рекомендується використовувати редукторний тип приводу для всіх діаметрів дискових затворів. При діаметрах DN350 та вище поворотні затвори виготовляються тільки з редуктором.

Доступні такі типи приводів:

  • Ручний привід
  • Редукторний
  • Пневматичний привід одинарної дії
  • Пневматичний привід подвійної дії
  • Електричний привід/увімкн./вимк. (з можливістю додавання ручного важеля)

Технічні характеристики:



Технічні характеристики засувки Баттерфляй Женебре 2109B

Оцініть товар
Відправити
159 373.80 грн з ПДВ
Порівняти
Увійдіть на сайт щоб
додати товар до списку бажань
Партнерські ціни
Характеристики
Приєднання міжфланцеве
Номінальний діаметр DN (Ду) 500 мм
Номінальний тиск PN (Ру) 10 бар
Монтажна довжина 127 мм
Матеріал корпусу чавун
Керування ручне з редуктором
Матеріал диску нержавіюча сталь
Матеріал ущільнення NBR (нітрильний каучук)
Максимальна температура 90°С
Робоче середовище вода, гаряча вода , нейтральне середовище
Маркування Genebre 2109B
Виробник Genebre
Країна виробника Іспанія
Вага 144,5 кг
