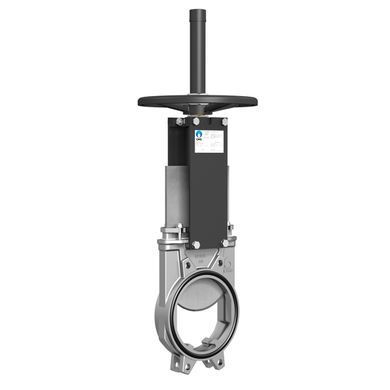

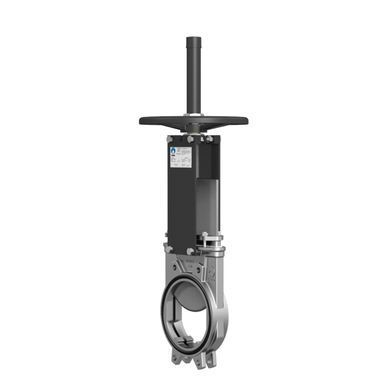

Засувка шиберна двонаправлена CMO нержавіюча Ду 200 (серія AB, CMO Valves)
Засувка шиберна двонаправлена CMO нержавіюча Ду 200 — міжфланцева (wafer) ножова засувка іспанського виробника CMO Valves серії AB з корпусом із нержавіючої сталі CF8M. Засувка герметично перекриває потік в обох напрямках при однаковому тиску, тому її можна встановлювати без огляду на напрямок руху середовища. Робочий тиск для Ду 200 — 10 бар, номінальний діаметр 200 мм (8").
Конструкція та переваги
Цільнолитий корпус із повним проходом
Корпус виготовлено з однієї цільної виливки з напрямними ущільнення з обох боків. Круглий повнопрохідний отвір забезпечує велику пропускну здатність і мінімальні втрати тиску, а внутрішня форма без порожнин запобігає накопиченню твердих частинок у зоні сідла. Ніж (шиберна плита) з нержавіючої сталі AISI316 відполірований з обох боків і має округлі краї, щоб не різати ущільнення.
Сідло та сальникова набивка
Сідло — гумова прокладка квадратного профілю з внутрішнім дротом із нержавіючої сталі. Вона охоплює ніж U-подібно і не вимивається потоком. Сальник з трьох шарів (SYNT + PTFE з EPDM посередині) розташований у легкодоступній зоні і замінюється без демонтажу засувки з трубопроводу.
Шток і міст приводу
Шток виготовлено з нержавіючої сталі, тому він не окислюється, як штоки з 13 % хрому в деяких виробників. Компактний міст приводу має бронзову гайку в герметичному змащеному корпусі, тож засувку можна перемістити ключем навіть без штурвала. Захисний ковпак штока знімається незалежно від гайки кріплення маховика.
Матеріали виконання
| Деталь | Матеріал |
|---|---|
| Корпус, сальник | Нержавіюча сталь CF8M |
| Ніж | AISI316 |
| Сідло, ущільнення | EPDM (до 90 °C) |
| Набивка | SYNT + PTFE |
| Шток | AISI303 |
| Гайка штока | Бронза |
| Опорні пластини | S275JR |
| Штурвал | Ковкий чавун |
За запитом сідло постачається з NBR, FKM (Viton, до 200 °C) або силікону для харчових середовищ.
Основні розміри засувки Ду 200
Розміри для виконання зі штурвалом і висувним штоком, мм:
| Ду | ΔP, бар | A | B | C | D | F | G | øV | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|
| 200 | 10 | 60 | 118 | 159 | 525 | 816 | 578 | 320 | 28 |
A — будівельна довжина, B — ширина, C — від осі до низу, D — від осі до верху корпусу (без приводу).
Приєднання до фланців
Засувка затискається між фланцями EN 1092 PN10 або ASME B16.5 клас 150 (8"). Розмітка отворів для Ду 200:
| Різьбові отвори | Наскрізні отвори | Різьба | Глибина P | øK |
|---|---|---|---|---|
| 4 | 4 | M20 | 10 | 295 |
Варіанти приводу
| Привід | Висота, мм | Вага, кг |
|---|---|---|
| Пневмопривід подвійної дії (R) | 874 | 37 |
| Електропривід (V) | 990 | 42 |
| Редуктор (P) | 942 | 41 |
Також доступні важіль (до Ду 200), штурвал з ланцюгом, гідроцилиндр, кінцеві вимикачі, позиціонери, подовжувачі штока та колонки приводу. Приводи взаємозамінні без додаткових адаптерів.
Застосування
- водопідготовка та очищення стічних вод;
- насосні станції;
- хімічна та харчова промисловість;
- целюлозно-паперова промисловість.
Засувка розрахована на рідини з вмістом до 4 % завислих твердих частинок. Кожен виріб проходить гідровипробування: корпус — 1,5 × робочого тиску, ущільнення — 1,1 × робочого тиску.
Додаткові опції: ніж із дзеркальним поліруванням, з покриттям PTFE або наплавленням стеліту, скребок у набивці, п’ятикутна або V-подібна діафрагма зі шкалою для регулювання витрати.
Монтаж і обслуговування
Засувка встановлюється між двома фланцями трубопроводу на шпильках і болтах через різьбові та наскрізні отвори корпусу. Сідло двонаправлене, тому положення відносно потоку не має значення. Для рідин з твердими частками засувку бажано ставити після фільтра. Обслуговування зводиться до підтягування набивки і змащування штока.
