Засувка шиберна однонаправлена CMO чавунна Ду 250

Засувка шиберна однонаправлена CMO чавунна Ду 250 (серія A, CMO Valves)

Засувка шиберна однонаправлена CMO чавунна Ду 250 — міжфланцева (wafer) ножова засувка іспанського виробника CMO Valves серії A з корпусом із ковкого чавуну GJS500-7 та ножем із нержавіючої сталі AISI304. Засувка однонаправлена: напрямок потоку позначено стрілкою на корпусі. Робочий тиск для Ду 250 — 10 бар, номінальний діаметр 250 мм (10"), будівельна довжина 70 мм.

Конструкція та переваги

Цільнолитий корпус із повним проходом

Корпус виготовлено однією виливкою з опорними напрямними ножа та ущільнювальними клинами. Повнопрохідний отвір забезпечує велику пропускну здатність при малих втратах тиску, а внутрішня конусна форма корпусу не дає твердим частинкам накопичуватися в зоні ущільнення — при закритті засувки вони вимиваються потоком. Чавунний корпус покрито епоксидною фарбою товщиною 80 мкм (стандартний колір — синій RAL 5015), яка захищає його від корозії.

Ніж і напрямні

Ніж із нержавіючої сталі AISI304 відполірований з обох боків і має закруглений край, щоб не пошкоджувати ущільнення. Внутрішні напрямні з PE-UHMW підтримують ніж, тому засувка витримує протитиск до 30 % від робочого без вигину ножа (у цьому режимі герметичність не 100 %).

Сідло та сальникова набивка

Стандартне сідло — пружне ущільнення EPDM, закріплене в корпусі стопорним кільцем із нержавіючої сталі AISI316; воно забезпечує 100 % герметичність. Сальник із трьох шарів (синтетичне волокно з EPDM-кільцем посередині) розташований у легкодоступній зоні й замінюється без демонтажу засувки з трубопроводу.

Шток і траверса

Шток виготовлено з нержавіючої сталі AISI304, тому він не іржавіє, як штоки з 13 % хрому в деяких виробників. Траверса з ковкого чавуну GJS500-7 має бронзову гайку в герметичному змащеному корпусі, тож засувку можна перемістити ключем навіть без маховика. Захисний ковпак штока знімається незалежно від маховика.

Матеріали виконання

За запитом сідло постачається з нітрилу (NBR), FKM (Viton, до 200 °C), силікону для харчових середовищ, PTFE або у виконанні метал/метал; можливе армоване кільце та дефлектор для абразивних середовищ.

Основні розміри засувки Ду 250

Розміри для виконання з маховиком і висувним штоком, мм:

A — будівельна довжина, B — максимальна ширина, C — від осі до низу корпусу, P — максимальна висота засувки без приводу, Hv — висота з повністю висунутим штоком, D — від осі до маховика, øV — діаметр маховика.

Приєднання до фланців

Засувка затискається між фланцями EN 1092 PN10 або ASME B16.5 клас 150. За запитом — PN6, PN16, PN25, BS «D» і «E», JIS 10K.

Варіанти приводу

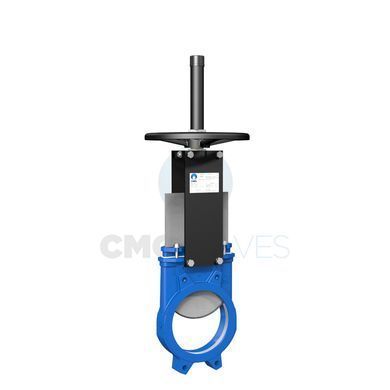

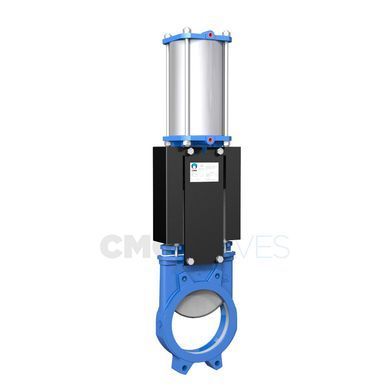

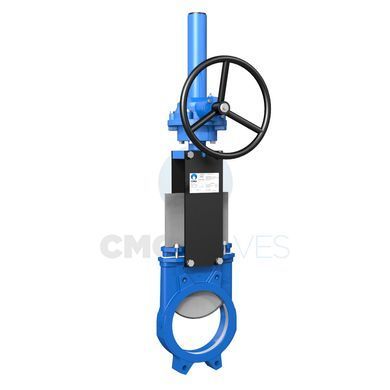

Стандартно — маховик із висувним штоком. Також доступні маховик із невисувним штоком, важіль, редуктор, маховик із ланцюгом, пневмоциліндр одинарної або подвійної дії, гідроциліндр та електропривід. Завдяки конструкції CMO приводи взаємозамінні: їх можна змінити самостійно без додаткових монтажних деталей. Аксесуари: механічні стопори, блокувальні пристрої, аварійний ручний привід, електромагнітні клапани, позиціонери, кінцеві вимикачі.

Застосування

• перекривання стічних вод;
• целюлозно-паперова промисловість;
• гірничодобувна промисловість;
• елеватори та перекачування сипучих матеріалів;
• хімічні заводи та харчова промисловість.

Засувка розрахована на рідини з вмістом до 5 % завислих твердих частинок. Для подачі самопливом сухих сипучих матеріалів її рекомендується встановлювати стрілкою проти напрямку потоку. Кожен виріб проходить гідровипробування: корпус — 1,5 × робочого тиску, сідло — 1,1 × робочого тиску.

Монтаж і обслуговування

Засувку встановлюють між фланцями так, щоб стрілка на корпусі збігалася з напрямком потоку. Набивку сальника можна підтягнути або замінити без зняття засувки з трубопроводу; шток періодично змащують.
