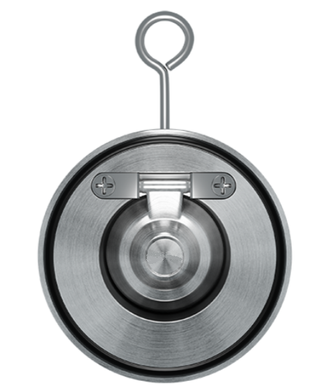

Зворотний клапан Ду 200 нержавіючий 316 — арматура для великих магістралей
Зворотний клапан Ду 200 виконання Fig. C222 виготовлений із нержавіючої сталі 316 і розрахований на трубопроводи з великими об’ємними витратами. Незважаючи на значний діаметр, міжфланцева конструкція залишається компактною завдяки помірній будівельній довжині.
Гідравлічні переваги великого діаметра
Широкий прохід мінімізує втрати тиску на прямому потоці, а точно підібрана пружина забезпечує плавне закриття диска без різких ударів. Це важливо для стабільної роботи насосних груп великої потужності.
Об’єкти застосування
Ду 200 встановлюють на магістральних водоводах, у системах технічного та оборотного водопостачання, на насосних станціях підвищення тиску й у контурах промислового охолодження.
Технічні характеристики
| Параметр | Значення |
| Умовний прохід (DN) | 200 мм |
| Тип виконання | Fig. C222, міжфланцевий |
| Клас герметичності | «A» |
| Робочий тиск | 1,6 МПа (PN16) |
| Максимальна температура | до +150 °C |
| Матеріал корпусу | нержавіюча сталь EN-1.4401 (316) |
| Матеріал диска | нержавіюча сталь EN-1.4401 (316) |
| Ущільнення | VITON (FKM) |
| Робоче середовище | вода, повітря, газ, нафтопродукти, слабоагресивні середовища |
Основні розміри
| DN | L (мм) | ØA (мм) | ØB (мм) | ØC (мм) | ØD (мм) | Вага (кг) |
| 200 | 26 | 270 | 260 | 140 | 170 | 10,330 |
Суцільно нержавіюче виконання зі сталі 316 та ущільнення VITON гарантують надійність при роботі зі слабоагресивними середовищами до +150 °C.
