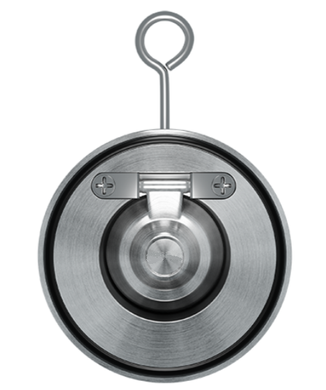

Зворотний клапан Ду 50 з нержавіючої сталі 316 — надійний захист від зворотного потоку
Зворотний клапан Ду 50 виконання Fig. C222 виготовлений із нержавіючої сталі 316 та встановлюється між фланцями трубопроводу. Його завдання — пропускати середовище лише в одному напрямку, автоматично закриваючись при спробі зворотного руху рідини чи газу.
Конструкція та матеріали
Корпус і диск виконані з однієї марки нержавіючої сталі EN-1.4401, що забезпечує однорідну корозійну стійкість. Ущільнювальне кільце з VITON зберігає герметичність класу «A» у широкому діапазоні температур та контакті зі слабоагресивними середовищами.
Типові сфери використання
Типорозмір Ду 50 популярний у системах водопостачання будівель, обв`язці циркуляційних насосів та технологічних лініях, де потрібне компактне рішення без масивних фланцевих клапанів.
Технічні характеристики
| Параметр | Значення |
| Умовний прохід (DN) | 50 мм |
| Тип виконання | Fig. C222, міжфланцевий |
| Клас герметичності | «A» |
| Робочий тиск | 1,6 МПа (PN16) |
| Максимальна температура | до +150 °C |
| Матеріал корпусу | нержавіюча сталь EN-1.4401 (316) |
| Матеріал диска | нержавіюча сталь EN-1.4401 (316) |
| Ущільнення | VITON (FKM) |
| Робоче середовище | вода, повітря, газ, нафтопродукти, слабоагресивні середовища |
Основні розміри
| DN | L (мм) | ØA (мм) | ØB (мм) | ØC (мм) | ØD (мм) | Вага (кг) |
| 50 | 15 | 104 | 90 | 32 | 41 | 1,475 |
Невелика будівельна довжина L=15 мм спрощує монтаж навіть у щільно скомпонованих вузлах.
