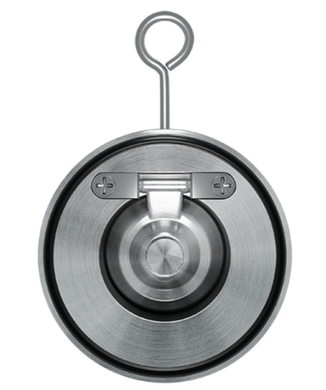

Зворотний клапан Ду 400 сталевий — арматура максимального діаметра
Ду 400 — це найбільший типорозмір у лінійці зворотних клапанів Fig. C212, призначений для магістралей із дуже високою пропускною здатністю. Виріб має потужний сталевий корпус вагою понад шістдесят кілограмів та масивний диск із нержавіючої сталі 304, розрахований на екстремальні гідравлічні навантаження. Ущільнення NBR забезпечує герметичне перекриття навіть за великих об'ємів середовища.
Значення в системі
На трубопроводах діаметром 400 мм інерція потоку особливо велика, тому надійний зворотний клапан є критично важливим для запобігання аварій. Пристрій миттєво перекриває прохід під час реверсу, оберігаючи потужні насосні агрегати від пошкоджень і подовжуючи ресурс усієї магістралі.
Де використовується
Ду 400 застосовують на головних водоводах, великих насосних та бустерних станціях, в енергетиці, промисловому водопостачанні й системах транспортування газу, повітря та нафтопродуктів.
Технічні характеристики
| Позначення (Fig.) | C212 |
| Умовний прохід DN | 400 мм |
| Робочий тиск PN | 16 (1,6 МПа) |
| Клас герметичності | «A» |
| Максимальна температура | +80 °C |
| Тип з’єднання | міжфланцеве (wafer) |
| Матеріал корпусу | сталь EN-1.0619 |
| Матеріал диска | нержавіюча сталь EN-1.4301 (304) |
| Ущільнення | NBR |
| Робоче середовище | вода, повітря, газ, нафтопродукти |
Основні розміри Ду 400
| DN | L | ØA | ØB | ØC | ØD | Вага, кг |
|---|---|---|---|---|---|---|
| 400 | 44 | 490 | 495 | 308 | 380 | 64,250 |
Розміри подано в міліметрах, маса — в кілограмах згідно з технічним кресленням для клапана Ду 400.
