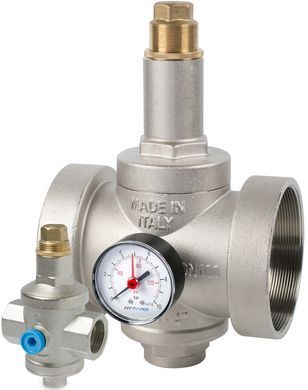

Редуктор тиску муфтовий FARG 504 Ду 25 (0,5-6 бар)

Редуктор тиску F.A.R.G. ART. 504 (Італія)

Редуктори тиску серії F.F. від італійського виробника F.A.R.G. srl — це високоякісне рішення для цивільних та промислових систем водопостачання. Завдяки використанню нетоксичних матеріалів, пристрій сертифікований для роботи з питною водою

Основні переваги та особливості

• Поршневий механізм: Забезпечує високу точність регулювання та тривалий термін експлуатації
• Компенсаційна камера: Стабілізує вихідний тиск навіть при значних коливаннях тиску на вході
• Якість матеріалів: Корпус виготовлений з латуні CW 617N, а сідло — з нержавіючої сталі AISI 304, що гарантує стійкість до зношування
• Універсальність: Підходить для систем з середньою та високою витратою води.

Технічні характеристики поршневого редуктора тиску FARG 504 1"

Матеріали конструкції

• Корпус: Латунь CW 617N UNI EN 12165
• Сідло: Нержавіюча сталь AISI 304
• Ущільнювачі (O-ring): EPDM
• Пружина: Сталь C72 DIN 17223-84

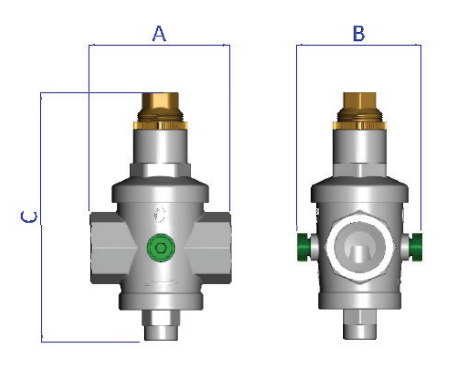

Габарити поршневого редуктора тиску FARG 504 Ду 25

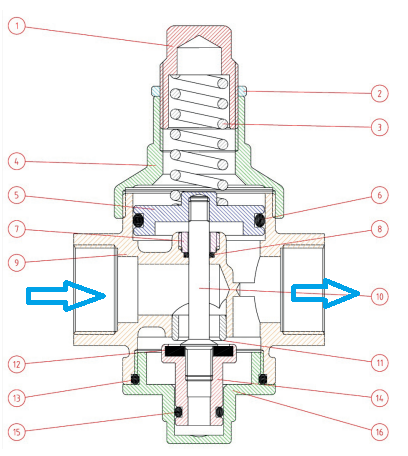

Принцип роботи редуктора тиску F.A.R.G. ART. 504

Редуктор тиску серії ART. 504 від італійського заводу F.A.R.G. — це автоматичний клапан, який знижує та стабілізує тиск рідини у водопровідній мережі. Його робота базується на балансі механічних сил всередині пристрою.

1. Поршнева технологія

Головною конструктивною особливістю моделі є поршневий механізм. На відміну від мембранних аналогів, поршневе виконання вважається одним із найнадійніших з точки зору точності регулювання та довговічності. Поршень (деталь №5 та №10) безпосередньо реагує на зміни тиску, переміщуючи затвор відносно сідла.

2. Компенсаційна камера

Пристрій оснащений спеціальною камерою компенсації.

• Вона нівелює вплив коливань вхідного тиску на вихідні показники.
• Завдяки цьому вихідний тиск залишається стабільним, навіть якщо тиск у магістралі різко зростає або падає.

3. Процес регулювання (баланс сил)

Робота редуктора полягає у протидії двох сил:

• Сила пружини: Тисне на поршень зверху, намагаючись відкрити клапан. Силу стиснення пружини (деталь №3) можна змінювати вручну за допомогою штовхача (деталь №1).
• Сила тиску води: Вода на виході тисне на поршень знизу, намагаючись закрити клапан.

Коли ви відкриваєте кран, тиск під поршнем падає, пружина розтискається і відкриває прохід для води. Як тільки кран закривається, тиск на виході зростає, долає опір пружини та штовхає поршень вгору, перекриваючи потік.

4. Надійність сідла

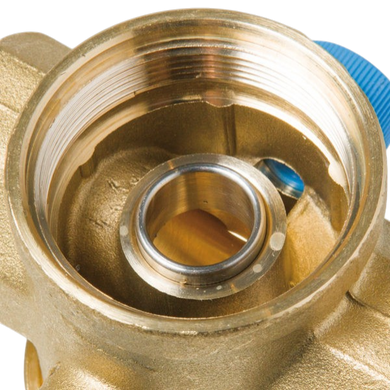

Модель ART. 504 оснащена сідлом з нержавіючої сталі AISI 304 (деталь №11). Це критично важливо для принципу роботи, оскільки саме на сідло припадає основне навантаження та потік води. Сталеве сідло запобігає ерозії та гарантує герметичність закриття клапана протягом багатьох років.

Технічні обмеження

• Максимальний вхідний тиск: до 25 бар.
• Діапазон налаштування: від 0,5 до 7 бар (залежно від розміру пристрою).
• Температурний режим: розрахований на роботу з водою до 120°C.

*Примітка: Для коректної роботи за стандартом WRAS максимальна температура обмежена 100°C при вхідному тиску 8 бар.

Інструкції з монтажу та регулювання

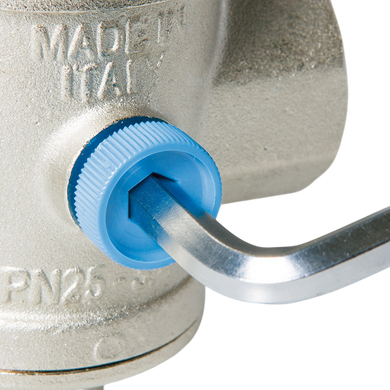

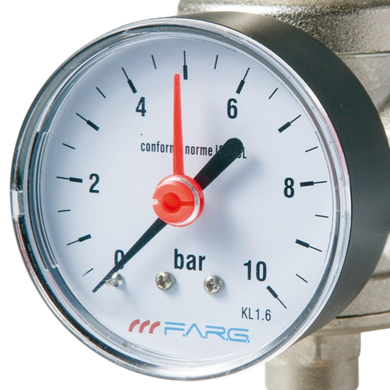

Монтаж: При встановленні обов'язково дотримуйтесь напрямку потоку, вказаного стрілкою на корпусі. Для візуального контролю тиску на корпусі передбачено два отвори 1/4"G для підключення манометра.

Регулювання: 1. Послабте затискну гайку у верхній частині. 2. За допомогою ключа поверніть штовхач пружини: за годинниковою стрілкою — для збільшення тиску, проти — для зменшення. 3. Затягніть гайку після завершення налаштування.

Рекомендації виробника

• Захист від сміття: Рекомендується встановлювати фільтр грубої очистки перед редуктором.
• Бойлери: При встановленні поруч з водонагрівачем обов'язково монтуйте розширювальний бак для поглинання надлишкового тиску (згідно з EN12828).
• Багатоповерхові будинки: Краще встановлювати окремий редуктор на кожному поверсі. Враховуйте, що тиск падає приблизно на 1 бар кожні 10 метрів висоти.
