| DN, мм | L, мм | D, мм | d, мм | K, мм | nxdo |
|---|---|---|---|---|---|
| 65 | 290 | 185 | 118 | 145 | 4x19 |
Ми пропонуємо найкращу ціну постійним та оптовим клієнтам
|
Приєднання
Фланцеве з'єднання пропонує суттєві переваги, основною з яких є можливість легкого монтажу та демонтажу елементів трубопроводу великого та середнього діаметра. Однак такі вузли мають значну вагу та вимагають періодичної підтяжки різьбових елементів. Міжфланцеве з'єднання є підтипом фланцевого з'єднання, зберігаючи його переваги. Воно дозволяє скоротити монтажну довжину та використовувати меншу кількість кріпильних елементів. Муфтове з'єднання підходить для різьбової арматури з малим та середнім діаметром. На відміну від інших типів з'єднань, воно не потребує додаткових елементів кріплення. Однак, муфтове з'єднання не може бути використане в трубопроводах з великим діаметром. |
фланцеве |
|---|---|
| Номінальний діаметр DN (Ду) | 65 мм |
| Номінальний тиск PN (Ру) | 16 бар |
| Монтажна довжина | 290 мм |
| Матеріал корпусу | чавун |
| Марка матеріалу корпусу | EN-GJL-250 (GG25, СЧ25) |
| Матеріал ущільнення | нержавіюча сталь |
| Максимальна температура робочого середовища | 300°С |
| Робоче середовище | вода, пар, гаряча вода , нейтральне середовище |
|
Тип клапана
|
пружинний, підйомний |
| Вага | 15 кг |

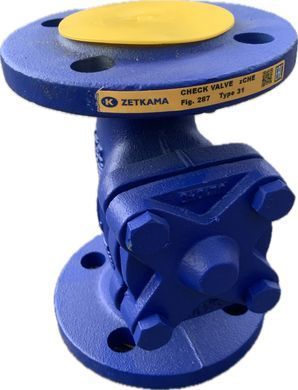

| Маркування | Zetkama 287 |
| Виробник | Zetkama |
| Країна виробника | Польща |
| Кількість отворів під кріплення | 4 |
| Діаметр отворів під кріплення | 19 мм |
Дисковий клапан є відносно доступним за ціною та легким у встановленні типом зворотного клапана. При його відкритті затвор переміщається вздовж осі руху робочого середовища, залишаючись усередині клапана, що знижує його пропускну здатність.
Підйомний зворотний клапан вважається одним із найнадійніших і легко ремонтованих типів клапанів. Він забезпечує хорошу герметичність ущільнень та не вимагає особливих характеристик робочого середовища. Клапан із пружиною для утримання затвора може бути встановлений у будь-якому положенні.
Кульовий зворотний клапан відрізняється високою пропускною здатністю та герметичністю ущільнень. Він використовує кулю як запірний елемент, який переміщається в окрему камеру при відкритті. Цей тип клапана добре працює з в'язкими та неоднорідними робочими середовищами..jpg)
Поворотний зворотний клапан має високу пропускну здатність і легко ремонтується. Запірним елементом є диск, який радіально зміщується при відкритті.
