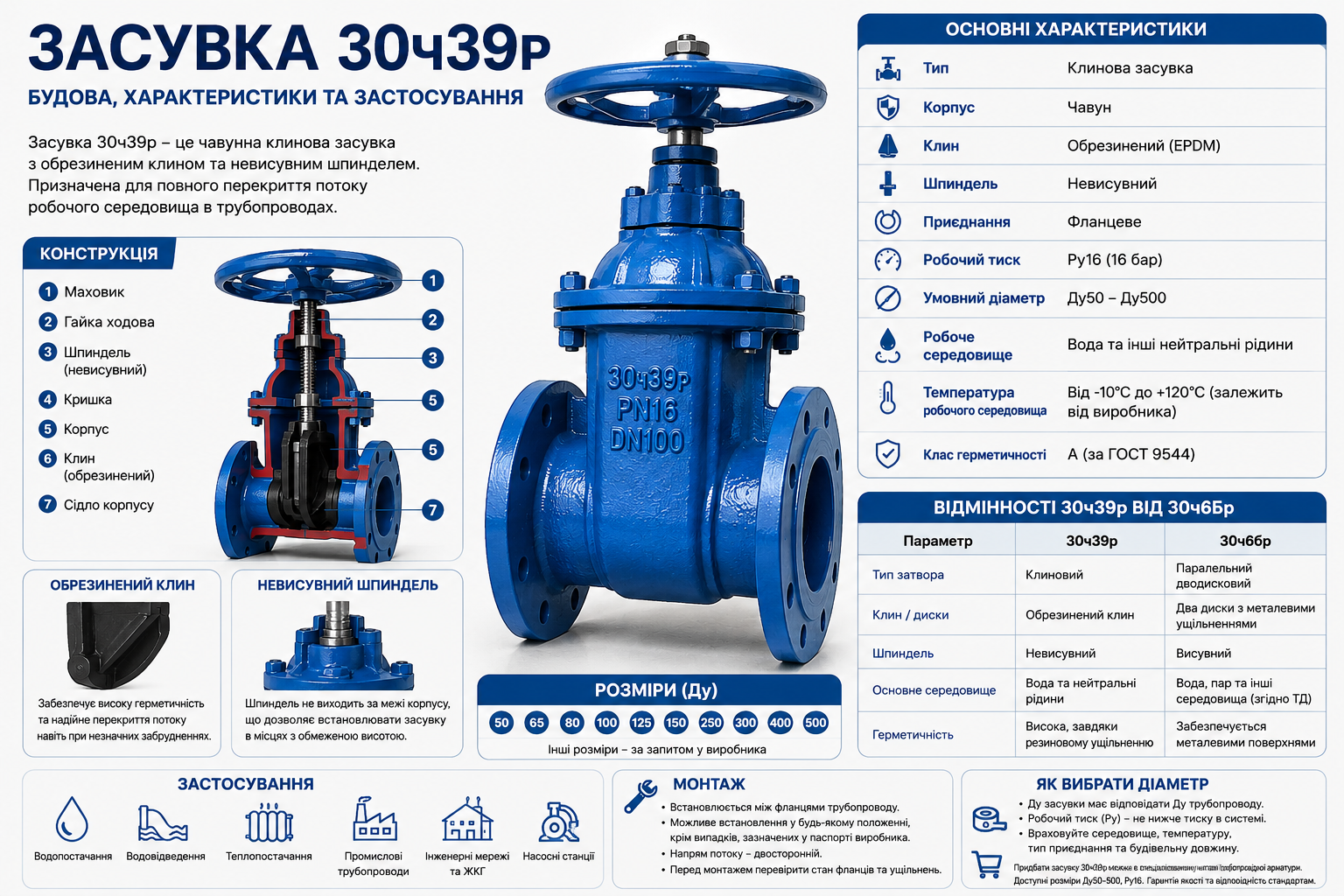

Засувка 30ч39р — чавунна клинова фланцева засувка з гумовим клином та невисувним шпинделем. Арматура призначена для повного перекриття потоку робочого середовища у трубопроводах. Основна сфера застосування — системи водопостачання, водовідведення, теплопостачання та інші трубопроводи, що транспортують воду та сумісні з матеріалами засувки нейтральні середовища.
Конструкція з еластичним ущільненням клину дозволяє отримати високу герметичність при закритому затворі. Засувка встановлюється між фланцями трубопроводу та керується вручну за допомогою маховика. Залежно від виконання та виробника модельний ряд може включати діаметри від Ду50 до Ду500 та більше. Робочий тиск для відповідних виконань досягає Ру16.
Що таке 30ч39р
Маркування 30ч39р позначає певний тип чавунної клинової засувки. Цифра «30» відноситься до групи запірної арматури — засувкам, буква «ч» вказує на чавунне виконання корпусу, а «р» пов'язана з використанням гумового ущільнення.
На відміну від традиційних чавунних засувок з металевими поверхнями ущільнювачів, в 30ч39р застосовується обгумований клин. Це дозволяє забезпечити щільне прилягання затвора до сідл корпусу і високу герметичність при перекритті потоку.
Засувка працює в режимі «відкрито/закрито». Використовувати її як постійний регулюючий пристрій не рекомендується, оскільки дроселювання потоку може прискорити знос ущільнювальних поверхонь.
Конструкція
Основними елементами засувки 30ч39р є корпус, кришка, клин із еластомірним покриттям, шпиндель, ходова гайка, ущільнювальні елементи та маховик. Корпус має фланцеві приєднувальні поверхні для встановлення на трубопровід.
При обертанні маховика шпиндель переміщує клин в осьовому напрямку. При закриванні клин опускається між сідлами та перекриває прохід робочого середовища. Під час відкривання клин піднімається, звільняючи прохід.
Для низки виконань корпус виготовляється з високоміцного чавуну, а шпиндель — з корозійностійкої сталі. Як матеріал еластичного ущільнення часто використовується EPDM. Конкретні матеріали необхідно перевіряти за паспортом вибраної засувки.
Обгумований клин
Головна конструктивна особливість 30ч39р — клин із гумовим покриттям. Еластичний шар забезпечує щільний контакт з поверхнями ущільнювачів корпусу навіть при невеликих забрудненнях і нерівностях.
Для водопровідних систем особливо важливою є здатність гумового клина забезпечувати високу герметичність при закритті. У деяких виконань заявляється клас герметичності «А» за ГОСТ 9544.
Матеріал ущільнення вибирається з урахуванням робочого середовища та температури. Для водопровідних засувок поширене застосування EPDM. При виборі необхідно переконатись, що характеристики конкретного еластомеру відповідають умовам експлуатації.
Невисувний шпиндель
Засувка 30ч39р має невисувний шпиндель. При відкритті та закриванні засувки шпиндель обертається, але не виходить за межі корпусу по висоті.
Таке рішення дозволяє зменшити необхідний простір над трубопроводом. Це особливо зручно при монтажі арматури у колодязях, камерах, технічних приміщеннях та інших місцях з обмеженою висотою.
При проектуванні слід враховувати, що положення шпинделя не дає такої наочної індикації ступеня відкриття, як у засувок із висувним шпинделем. Для контролю за положенням можуть використовуватися додаткові конструктивні рішення, якщо вони передбачені конкретним виконанням.
Основні характеристики
Типові характеристики засувки 30ч39р включають:
- тип — клинова засувка;
- виконання — чавунне;
- приєднання — фланцеве;
- управління — ручне, маховик;
- шпиндель — невисувний;
- запірний орган — гумовий клин;
- ущільнення клину — еластомір, наприклад EPDM;
- робоче середовище — вода та сумісні нейтральні рідини;
- умовний діаметр — в залежності від виконання, включаючи Ду50Ду500;
- умовний робочий тиск — до Ру16 для відповідних типорозмірів;
- напрямок руху середовища — зазвичай двостороннє;
- монтаж — між фланцями трубопроводу.
Технічні параметри конкретної засувки можуть відрізнятися залежно від виробника, типорозміру та виконання. Наприклад, у технічній документації окремих моделей вказуються температура робочого середовища від -15 до +120 °C та клас герметичності «А».
Розміри Ду50–500
Засувки 30ч39р випускаються у широкому діапазоні умовних діаметрів. Найбільш затребувані типорозміри Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450 і Ду500, проте фактичний асортимент залежить від виробника.
| Умовний діаметр | Типове позначення | Приєднання | Призначення |
|---|---|---|---|
| Ду50 | 30ч39р Ду50 | Фланцеве | Водопостачання, інженерні мережі |
| Ду80 | 30ч39р Ду80 | Фланцеве | Водопостачання, ЖКГ |
| Ду100 | 30ч39р Ду100 | Фланцеве | Водопровідні мережі |
| Ду150-300 | 30ч39р | Фланцеве | Магістральні трубопроводи |
| Ду350–500 | 30ч39р | Фланцеве | Великі водопровідні системи |
При замовленні важливо враховувати не тільки Ду, а й Ру, будівельну довжину, тип і розміри фланців, матеріал корпусу, виконання шпинделя та характеристики ущільнення.
Робочий тиск Ру16
Ру16 означає номінальний тиск 1,6 МПа, або 16 бар. Це один із найпоширеніших варіантів виконання засувки 30ч39р для водопровідних систем.
При цьому не можна автоматично вважати, що всі діаметри 30-39р розраховані на Ру16. Трапляються виконання, в яких допустимий тиск залежить від Ду. Тому перед покупкою необхідно звіряти маркування та паспорт конкретної засувки.
При виборі тиску враховують максимальний робочий тиск у трубопроводі, можливі стрибки тиску, температуру робочого середовища та вимоги проектної документації.
Застосування
Основне призначення 30ч39р — перекриття потоку у трубопроводах. Завдяки обрізаному клину засувка особливо потрібна в системах, де потрібне надійне герметичне відключення ділянки мережі.
Засувки 30ч39р застосовуються в таких системах:
- холодне водопостачання;
- питне та господарсько-побутове водопостачання за наявності відповідного допуску виробу;
- системи водовідведення;
- зовнішні водопровідні мережі;
- комунальні інженерні мережі;
- технологічні трубопроводи із сумісними робочими середовищами;
- системи подачі води на промислових підприємствах;
- насосні станції та вузли водопідготовки.
Для пари, нафтопродуктів, агресивних хімічних речовин та інших спеціальних середовищ необхідно підбирати арматуру з відповідними матеріалами ущільнень та корпусу. Обгумований клин 30ч39р насамперед орієнтований на водяні системи.
Монтаж
Монтаж засувки 30ч39р виконується на підготовленій ділянці трубопроводу між фланцями. Перед встановленням необхідно перевірити відповідність умовного діаметру, номінального тиску та приєднувальних розмірів засувки параметрам трубопроводу.
Перед монтажем рекомендується видалити забруднення з фланцевих поверхонь та перевірити стан ущільнювальних елементів. Засувку встановлюють без перекосів, після чого рівномірно затягують кріплення фланцевого з'єднання.
Для більшості виконань робоче положення та допустима орієнтація визначаються паспортом виробника. Зокрема, для деяких моделей вказується встановлення маховиком вгору та можливість подачі робочого середовища у будь-якому напрямку.
Після встановлення трубопровід необхідно перевірити на герметичність. Під час проведення випробувань тиск та порядок перевірки мають відповідати проектній та експлуатаційній документації.
Відмінності 30ч39р від 30ч6бр
30ч39р та 30ч6бр відносяться до чавунної запірної арматури, але мають принципово різну конструкцію запірного органу та шпинделя.
| Параметр | 30ч39р | 30ч6бр |
|---|---|---|
| Тип затвора | Клінової | Паралельний дводисковий |
| Клін/диски | Обгумований клин | Два диски з металевими ущільнювальними поверхнями |
| Шпіндель | Невисувний | Висувний |
| Приєднання | Фланцеве | Фланцеве |
| Основна сфера застосування | Водопровідні системи | Вода, пара та інші передбачені паспортом середовища |
| Герметичність | Висока за рахунок еластичного ущільнення | Забезпечується металевими ущільнювальними поверхнями |
30ч6бр має висувний шпиндель та дводисковий паралельний затвор. Для ряду виконань ця серія призначена для роботи з водою та парою при значно вищій температурі, ніж засувки з EPDM-клином.
Тому вибір між 30ч39р і 30ч6бр слід робити не тільки за діаметром та тиском. Необхідно враховувати температуру, робоче середовище, вимоги до герметичності та доступний монтажний простір.
Як вибрати діаметр
Умовний діаметр засувки повинен відповідати умовному діаметру трубопроводу та проектним вимогам. Наприклад, для трубопроводу Ду100 зазвичай підбирається засувка Ду100. Зменшувати або збільшувати прохід без розрахунку не слід.
При виборі 30ч39р необхідно перевірити:
- Ду — повинен відповідати трубопроводу;
- Ру — має бути не нижче максимального робочого тиску системи;
- робоче середовище — матеріали засувки мають бути з нею сумісні;
- температуру — вона повинна знаходитись у допустимому діапазоні конкретного виконання;
- фланцеве приєднання — необхідно порівняти розміри та стандарт фланців;
- будівельну довжину — важлива при заміні вже встановленої арматури;
- тип шпинделя — невисувний шпиндель зручний при обмеженому просторі;
- матеріал ущільнення — особливо важливий при виборі арматури для питної води та спеціальних середовищ.
Якщо засувка купується для заміни існуючої, рекомендується спочатку зняти розміри встановленої арматури та перевірити її маркування. Це дозволить уникнути проблем з монтажем та розбіжністю фланців.
Де купити 30ч39р
Купити засувку 30ч39р можна у спеціалізованому магазині трубопровідної арматури. При замовленні необхідно вказати умовний діаметр, робочий тиск, кількість та необхідне виконання.
Для найбільш поширених систем водопостачання потрібні засувки 30ч39р Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400 і Ду500 Ру16. Перед відвантаженням бажано перевірити відповідність фактичного маркування, паспорта та технічних характеристик вимогам вашого трубопроводу.
Якщо засувка 30ч39р купується для діючої системи, при замовленні варто уточнити будівельну довжину і приєднувальні розміри. Це особливо важливо при заміні арматури без переробки трубопроводу.
