Фланці DIN 2576 та ГОСТ — порівняння стандартів, основні відмінності та особливості застосування



Фланцеві з’єднання широко застосовуються у системах водопостачання, теплопостачання, промислових трубопроводах, газових та технологічних мережах. На ринку України найчастіше зустрічаються фланці за європейським стандартом DIN та фланці за стандартами ГОСТ. Одним із популярних є стандарт DIN 2576, який часто порівнюють із фланцями ГОСТ 12820-80.

Попри зовнішню схожість, між фланцями DIN 2576 та ГОСТ існують суттєві відмінності: геометричні параметри, типи ущільнення, міжосьові відстані отворів, товщина металу, робочий тиск та система стандартизації. Перед монтажем або заміною фланцевого вузла важливо правильно визначити стандарт, оскільки несумісність може призвести до проблем під час встановлення.

Що таке фланець DIN 2576?

DIN 2576 — це німецький стандарт фланців для трубопроводів із робочим тиском PN10. Такі фланці широко використовуються у країнах Європи та на сучасних об’єктах в Україні. Стандарт передбачає чіткі геометричні параметри, високу точність виготовлення та сумісність із європейською трубопровідною арматурою.

Фланці DIN 2576 зазвичай виготовляються зі сталі, нержавіючої сталі або чавуну. Вони застосовуються для монтажу засувок, клапанів, насосів, фільтрів, лічильників води та інших елементів трубопроводу.

Який ГОСТ найчастіше порівнюють із DIN 2576?

Найчастіше DIN 2576 порівнюють із плоскими приварними фланцями за ГОСТ 12820-80. Обидва стандарти використовуються для схожих задач, однак мають різні розміри та конструктивні особливості.

ГОСТ-фланці традиційно використовувалися на території України, країн СНД та на промислових об’єктах радянського типу. Вони й досі широко застосовуються під час ремонту існуючих трубопроводів та модернізації старих систем.

Основна різниця між DIN 2576 та ГОСТ

Параметр DIN 2576 ГОСТ 12820-80
Країна стандарту Німеччина / Європа СРСР / СНД
Тип фланця Плоский приварний Плоский приварний
Робочий тиск PN10 Ру 10, Ру 16 та інші
Система вимірювання Європейська DIN / EN ГОСТ
Міжосьові відстані отворів Відповідають DIN Відповідають ГОСТ
Діаметр отворів під болти Може відрізнятися від ГОСТ Стандарт ГОСТ
Товщина фланця Часто менша Зазвичай масивніший
Сумісність Європейська арматура Обладнання ГОСТ
Точність виготовлення Висока Залежить від виробника
Сфера застосування Нові сучасні системи Існуючі мережі та промисловість

Чи можна з’єднати DIN 2576 та ГОСТ?

У деяких випадках фланці DIN 2576 та ГОСТ можуть мати схожі параметри, однак повна сумісність не гарантується. Основні проблеми виникають через:

  • різну міжосьову відстань отворів;
  • відмінності у зовнішньому діаметрі;
  • інший діаметр болтових отворів;
  • відмінності ущільнювальної поверхні;
  • різну товщину фланця.

Навіть незначна різниця може ускладнити монтаж або викликати перекіс під час затягування болтів. Саме тому перед встановленням рекомендується перевіряти креслення та таблиці розмірів.

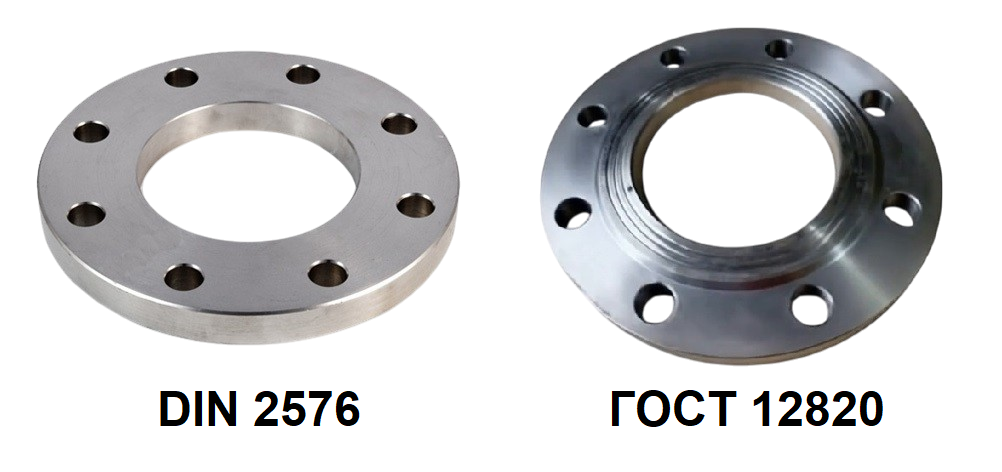

Візуальна різниця фланців DIN 2576 і ГОСТ

візуальна різниця фланців DIN 2576 і ГОСТ 12820

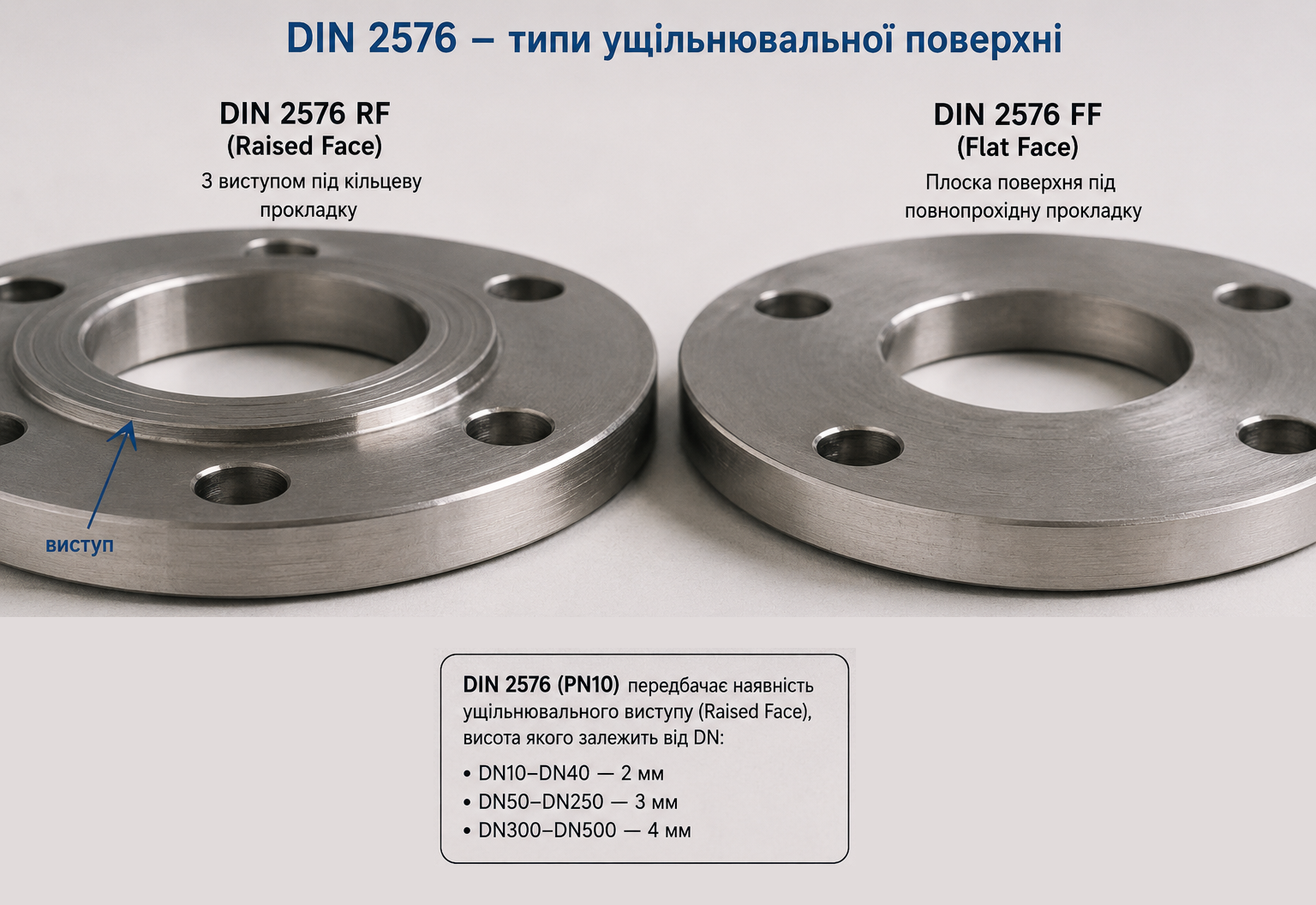

DIN 2576 – це фланець плоский (flat face, FF). Поверхня ущільнювача повністю плоска, без виступу. Прокладка кладеться по всій площині фланця між болтами.

ГОСТ (наприклад, ГОСТ 12820, 12821) - фланці найчастіше мають виступи (raised face, RF) - невеликий кільцевий борт, на який спирається прокладка. Це дозволяє створити більш високий контактний тиск на прокладку при тому зусиллі затягування болтів.

Головне практичне слідство:
- DIN 2576 (плоский торець) зазвичай використовується з фланцями з м'яких матеріалів (наприклад, чавун, пластик) або там, де не можна допустити концентрацію навантаження, щоб не роздавити фланець.
- ДЕРЖСТАНДАРТ з виступом дає краще ущільнення при більш високих тисках, так як навантаження зосереджено на меншій площі прокладки.

Тому з'єднувати фланець ДЕРЖСТАНДАРТ (з виступом) і DIN 2576 (плоский) безпосередньо не можна - виступ упреться в площину, прокладка не обжметься правильно, і з'єднання буде негерметичним. Потрібна спеціальна прокладка або перехідний фланець.



Порівняння розмірів DIN 2576 та ГОСТ для популярних діаметрів

DN DIN 2576 PN10 ГОСТ Ру10 Сумісність
DN50 4 отвори 4 отвори Часткова
DN80 8 отворів 4 або 8 Потрібна перевірка
DN100 8 отворів 8 отворів Можлива
DN150 8 отворів 8 отворів Не завжди
DN200 8 або 12 12 Потрібна перевірка

Переваги фланців DIN 2576

  • висока точність виготовлення;
  • сумісність із сучасною європейською арматурою;
  • стабільна якість продукції;
  • широке застосування у нових інженерних системах;
  • зручність монтажу та обслуговування.

Переваги фланців ГОСТ

  • велика поширеність на старих трубопроводах;
  • простота заміни існуючих вузлів;
  • доступна ціна;
  • великий вибір вітчизняних виробників;
  • масивна конструкція.

Які фланці краще обрати?

Для нових систем водопостачання, насосних станцій та сучасних інженерних мереж частіше обирають фланці DIN 2576, оскільки вони сумісні з більшістю європейського обладнання.

Для ремонту існуючих трубопроводів, особливо на промислових або комунальних об’єктах, доцільніше використовувати фланці ГОСТ, щоб уникнути проблем із сумісністю.

Перед покупкою рекомендується перевіряти:

  • DN та PN;
  • кількість отворів;
  • міжосьову відстань;
  • тип ущільнення;
  • товщину фланця;
  • стандарт виготовлення.



Фланці DIN 2576 та ГОСТ мають схоже призначення, однак відрізняються стандартами виготовлення, геометрією та сумісністю. Основна різниця полягає у розмірах, розташуванні отворів та відповідності європейським або пострадянським нормам.

Правильний вибір фланця дозволяє уникнути проблем під час монтажу, забезпечити герметичність трубопроводу та довговічну роботу всієї системи.
Ознайомитись з всіма розмірами фланців по DIN 2576 можна в таблиці тут
